FD10.10

FD10.10

FD10.10通用型点位开关,应用于物料存储运输的限位控制,适用于固体颗粒、粉料、浆体、液体等物位测量。
型号示例:FD10.10-600.7102.*

如需详细产品选型,请联系我们 返回
功能及特点

免维护,部件不易产生堵塞、折断、损坏,无需定期维护

防挂料,三端屏蔽技术使其可以忽略挂料的影响

通用电源,24VDC或220VAC可选

应用广泛,过程温度从-180℃...+200℃,压力从真空到100bar

指示齐全,红灯报警,绿灯正常,黄灯系统故障

方便的电气连接,双电气接口,接线过程更安全、方便

驱动能力强,中心端到屏蔽端之间500Ω,屏蔽端到地之间150Ω

浪涌抑制,内置1000V火花防护,浪涌抑制和抗静电4KV/8KV

基本参数
分辨率0.2pF或更小
重复性<1mm (导电物料);<20mm (绝缘物料)
报警方式高位报警或低位报警
报警灯输出红灯:报警;绿灯:正常;黄灯:故障报警
响应时间<0.5s
延时时间0…99s (可调)
安全栅内置限流、四重限压防护安全栅
静电火花防护抗浪涌冲击1000V
射频防护<10V/m
电气参数
供电电压24VDC / 220VAC 可选
输出继电器(2组常开+2组常闭)
触点容量24VDC / 8A;220VAC / 5A
负载电阻中心端到屏蔽端之间500Ω,屏蔽端到地之间150Ω
机械参数
探头长度0.5m(标准);0.3…20m(可选)
探头材质不锈钢 / PPS
连接方式螺纹NPT¾、法兰
安装方式顶装、侧装
过程连接BSPT螺纹(标准),可选NPT或法兰
电气接口双M20×1.5(NPT1/2'' 可选)
环境条件
过程温度﹣180...+200℃
环境温度﹣40...+70℃
环境湿度<98%RH(25℃时)
外壳防护IP67
防爆等级Exd II CT6

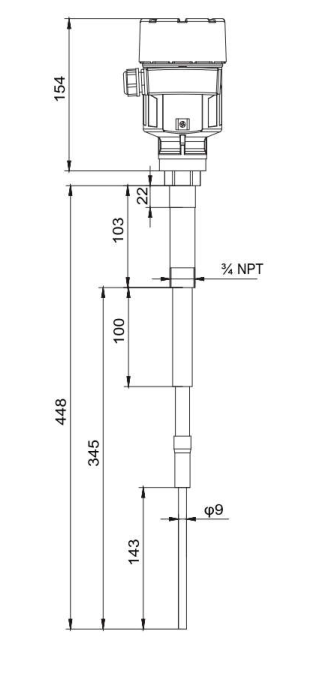

外形尺寸




接线图


                       24VDC:

                      220VAC:



                                      注:①  1、2电源          ②  3、6常闭触点           ③  4、7公共端         ④  5、8常开触点
