FD100.10A-40X0

FD100.10A-40X0增量型实心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

外形小巧的经济型编码器，仅有40mm直径

增量型实心轴编码器

输出脉冲数常规时可达3600

信号输出方式为推挽输出

采用金属码盘，可承受更高强度负载

短路保护

基本参数

外径40mm

轴径6mm

最高转速6000转

最大轴负载轴向 / 径向：20N / 30N

启动转矩＜0.5Ncm

转动惯量＜1gcm2

电气参数

电源电压5…30VDC

输出信号5…30VDC：推挽

工作电流推挽：30mA

分辨率10，20，30，40，50，60，100，200，360，
400，500，600，800，1000，1024，1200，
1500，1800，2000，2048，2500

输出频率最大100KHz

电气接口电缆连接：5×0.08mm²，0.5m

机械参数

法兰类型夹紧法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约100g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣10…+70℃

储存温度﹣25…+85℃

防护等级IP54

外形尺寸

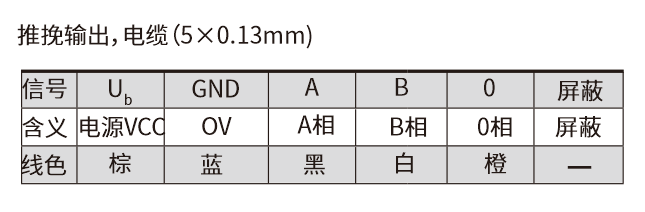

接线图
