FD100.10A-5060

FD100.10A-5060系列广泛应用于各种机型控制，特别是在纺织，包装，印刷行业更为集中。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

外形较小的经济型编码器，外径为50mm

增量型实心轴编码器

输出脉冲数可达6000

信号输出方式可选推挽输出和RS422输出

采用金属码盘，可承受更高强度负载

短路保护

体积小，重量轻，精度高

基本参数

外径50mm

轴径8mm

最高转速6000转

最大轴负载轴向 / 径向：20N / 30N

启动转矩0.1Ncm

转动惯量＜5gcm2

电气参数

电源电压10…30VDC；5VDC

输出信号10…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA；集电极开路输出

分辨率30，50，60，100，200，300，360，500，600，
800，,1000，1024，1200，1500，1800，
2000，2048，2500，3600，4000，5000，
6000，其它可定制

输出频率最大300KHz

电气接口电缆连接（推挽）：5×0.2mm²，2m
电缆连接（RS422）：8×0.2mm²，2m

机械参数

法兰类型夹紧法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约200g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣20…+85℃

储存温度﹣30…+90℃

防护等级IP54/IP65

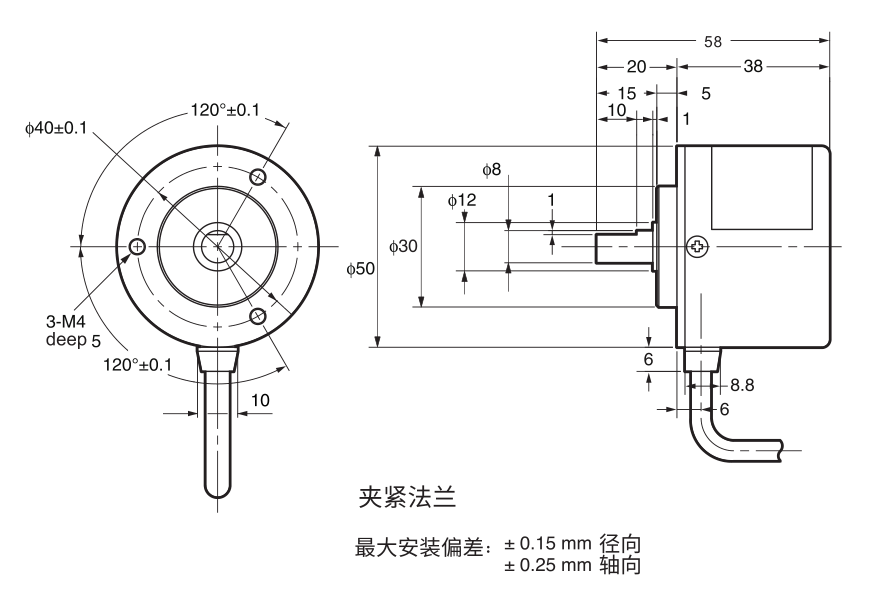

外形尺寸

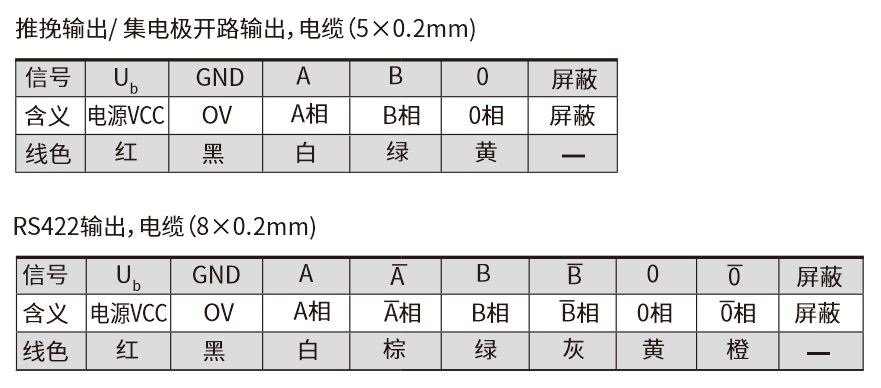

接线图
