FD100.10A-58X0

FD100.10A-58X0增量型实心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

常用标准尺寸型编码器，外径为58mm

增量型实心轴编码器

输出脉冲数常规可达1500，通用型可达10000

信号输出方式可选推挽输出和RS422输出

采用金属码盘，可承受更高强度负载

短路保护

基本参数

外径58mm

轴径6mm，10mm

最高转速6000转

最大轴负载轴向 / 径向：30N / 60N（常规）
50N/100N（通用）

启动转矩＜1Ncm

转动惯量＜20gcm²

电气参数

电源电压5…30VDC；5VDC

输出信号5…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率常规：100，125，250，360，500，512，600，
1000，1024，1500
通用：100，200，360，500，600，1000，1024，
1500，2048，2500，3600，5000，10000

输出频率最大100KHz

电气接口8×0.08mm²，0.5m

机械参数

法兰类型夹紧法兰，同步法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约380g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣10…+70℃ / ﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP54（常规）/ IP67（通用）

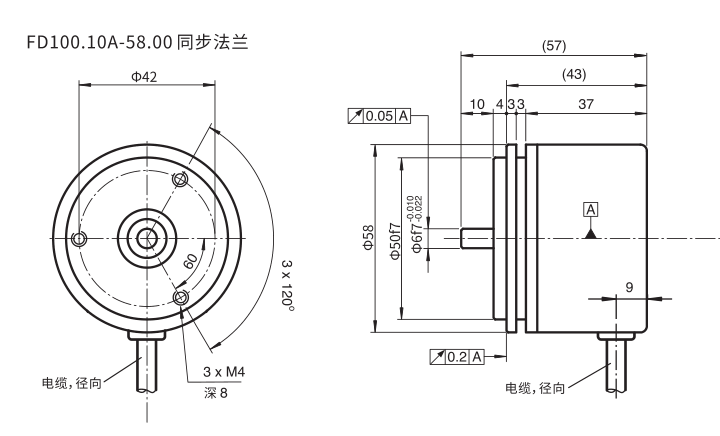

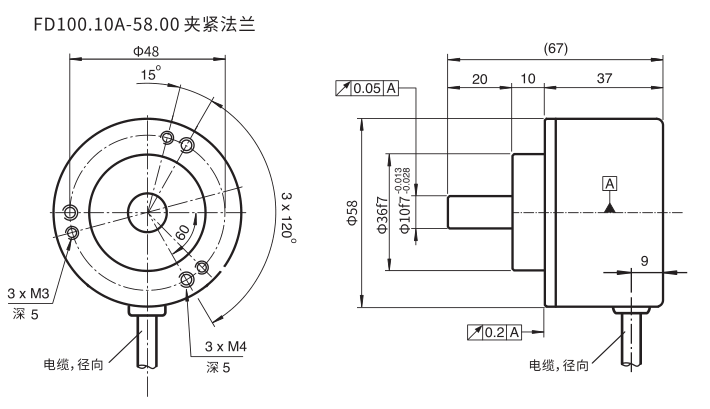

外形尺寸

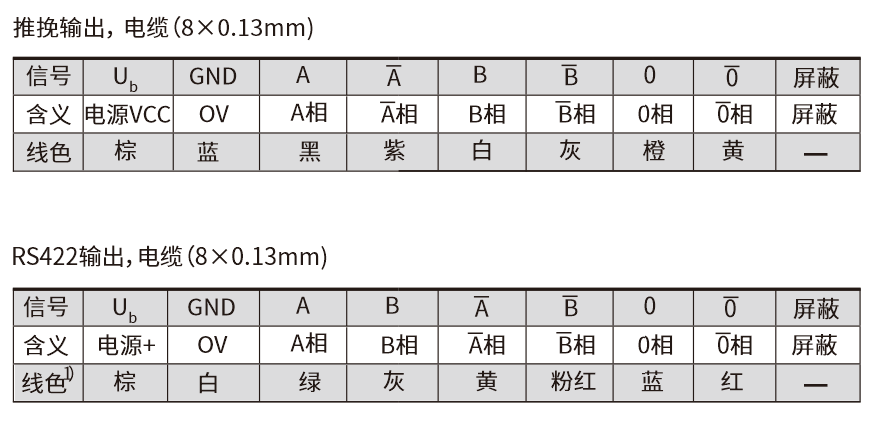

接线图
