FD100.10A-38X1

FD100.10A-38X1增量型空心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

外形小巧的经济型编码器，仅有38mm直径

增量型空心轴编码器

输出脉冲数可达2500

信号输出方式可选推挽输出和RS422输出

采用金属码盘，可承受更高强度负载

短路保护

基本参数

外径38mm

轴套直径8mm

最高转速5000转

最大轴负载——

启动转矩＜1Ncm

转动惯量＜3gcm²

电气参数

电源电压5…30VDC；5VDC

输出信号5…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率25，50，100，150，180，200，250，360，400，
500，1000，1024

输出频率最大200KHz

电气接口径向电缆连接，1m

机械参数

法兰类型——

材料外壳：铝合金；法兰：铝；轴套：不锈钢

重量约160g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣10…+70℃

储存温度﹣25…+85℃

防护等级IP50

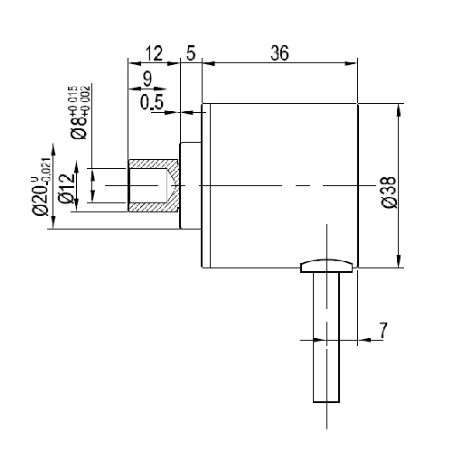

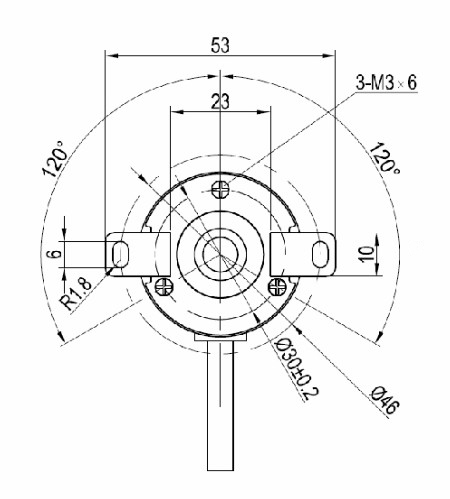

外形尺寸

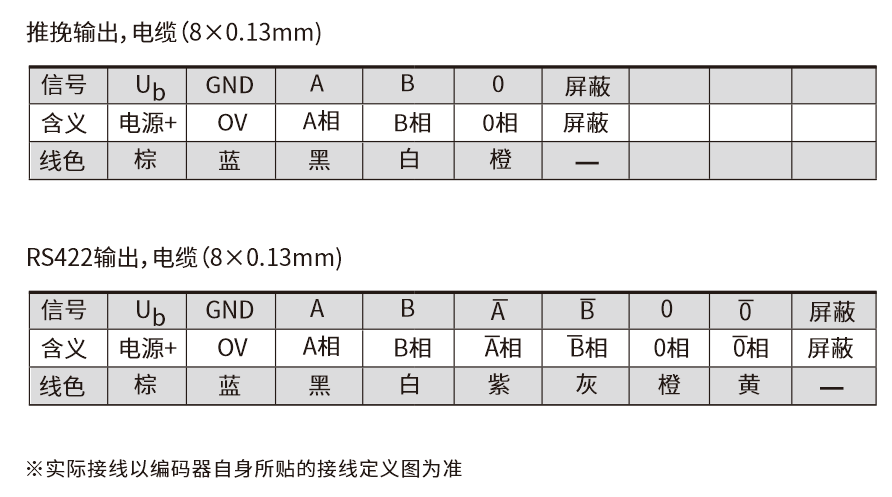

接线图
