Q40系列 - DC2线

Q40系列 - DC2线

Q40系列DC2线接近开关，产品通用型强，应用在冶金、包装、木工，机械制造等行业。
型号示例：PR00.15-Q40D10T4-UE.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

大小为40×40的方形外观

外壳为PA塑料或镀铬黄铜材质

感应距离齐平15mm，非齐平20...30mm

信号输出为PNP,NPN或DC无极性

带有信号输出指示灯

短路保护功能，电源接反保护

可选M12连接器或端子连接方式

通过长达100万次的寿命检测试验

所有元件和电路经过恶劣环境和复杂电磁环境检测

基本参数
类型经济型
检测距离齐平 15mm ; 非齐平 20mm , 30mm
安装方式齐平 / 非齐平（可选）
开关方式常开 / 常闭 / 常开+常闭（可选）
重复精度≤5%
温漂范围≤10%
信号指示黄色LED指示灯
符合标准IEC60947-5-2，UL508
电气参数
工作电压DC10…30V
信号输出PNP , NPN 或 DC无极性
电压降≤2.0V
输出电流≤200mA
空载电流≤30mA
残余电流≤100μA
开关频率150Hz / 200Hz / 300Hz
电气保护短路保护，电源接反保护
机械参数
标准测量版60×60mm²
外壳/检测面材料PA / PA 或 镀铬黄铜 / PBTP
连接方式接线端子型或连接器型
重量（连接器 / 电缆）120g / 220g
环境条件
工作温度﹣25…+75℃
储存温度﹣40…+85℃
工作湿度＜98%RH（25℃时）
防护等级IP67

外形尺寸

                                  M12连接器型




                                 接线端子型

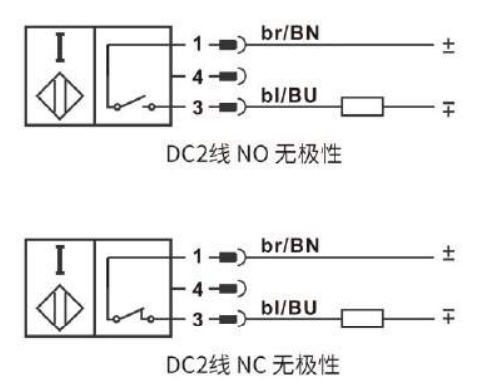

接线图




样本
使用手册
CAD/CAE
资质证书
CB连接器
CB-12P4

CB-12P4

M12直形4针连接器

M12直形连接器

4针脚

插座接口

CB-12P5

CB-12P5

M12直形5针连接器

M12直形连接器

5针脚

插座接口

CB-12P4L

CB-12P4L

M12 L形4针连接器

M12 L形连接器

4针脚

插座接口

CB-12P5L

CB-12P5L

M12 L形5针连接器

M12 L形连接器

5针脚

插座接口
