FD100.10B-120X1

FD100.10B-120X1增量型空心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

大外形尺寸的高性能型编码器，外径尺寸为120mm

轴套直径范围在28...55mm之间

输出脉冲数常规时可达10000，更高脉冲数可定制

信号输出方式为推挽输出和RS422输出

2500PPR以上采用玻璃码盘

短路保护

基本参数

外径120mm

轴套直径28mm，30mm，35mm，38mm，40mm，
45mm，50mm，55mm

最高转速4000转

最大轴负载——

启动转矩＜10Ncm

转动惯量＜100gcm2

电气参数

电源电压5…30VDC；5VDC

输出信号5…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率100，300，360，500，512，600，1000，1024，
1200，1500，2000，2048，2500，3600，
4096，5000，8192，10000

输出频率最大300KHz

电气接口电缆连接：12×0.08mm²，0.5m
连接器：M23，12针

机械参数

法兰类型——

材料外壳：铝合金；法兰：铝；轴套：不锈钢

重量约1200g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；300m/s² 3ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP65

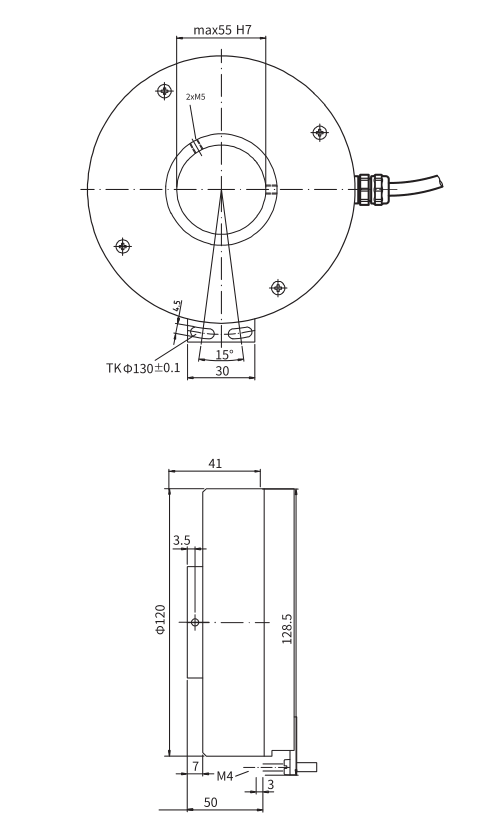

外形尺寸

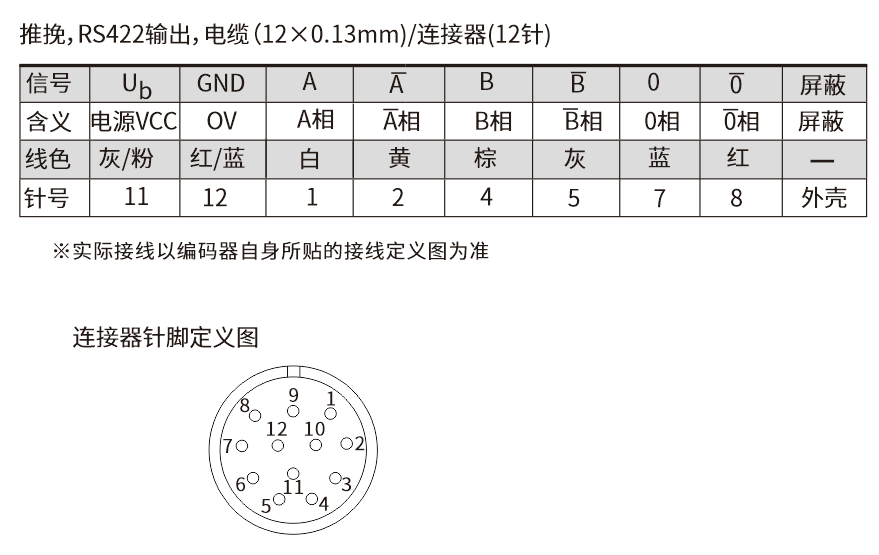

接线图
