FD100.10C-58X0

FD100.10C-58X0增量型实心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

磁感应式，增量型实心轴编码器

通用外形尺寸的高性能型编码器，外径尺寸为58mm

输出脉冲数常规时可达2048

信号输出方式为推挽输出和RS422

短路保护

基本参数

外径58mm

轴径6mm，8mm，10mm，12mm

最高转速6000转

最大轴负载轴向 / 径向：50N / 80N

启动转矩＜2Ncm

转动惯量＜25gcm2

电气参数

电源电压10…30VDC；5VDC

输出信号10…30VDC：推挽； 5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率100，300，360，500，512，1000，1024，1200，
1500，1800，2048

输出频率最大300KHz

电气接口电缆连接：12×0.08mm²，1m
连接器：M23，12针

机械参数

法兰类型夹紧法兰 / 同步法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约250g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；300m/s² 3ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP65

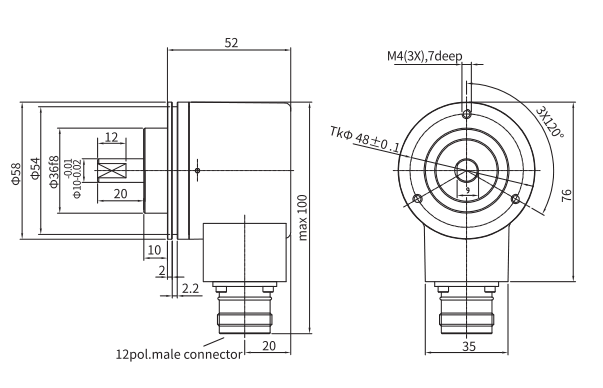

外形尺寸

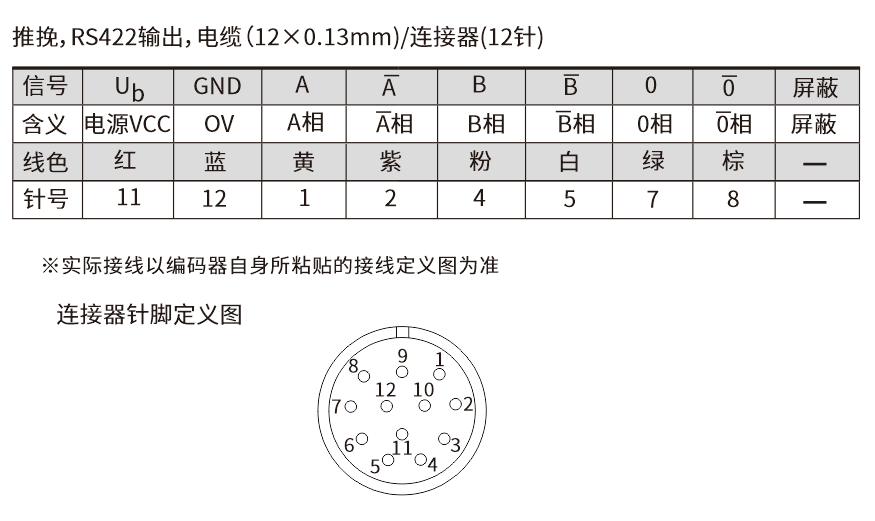

接线图


样本

使用手册

CAD/CAE

资质证书
