FD100.31-58X00

FD100.31-58X00绝对值双输出编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

绝对值型实心轴双输出编码器

通用外形尺寸，外径尺寸为58mm

分辨率可达30位

信号输出方式位SSI输出，双输出

短路保护，过压保护

基本参数

外径58mm

轴径8mm，10mm，12mm

最高转速6000转

最大轴负载轴向 / 径向：40N / 110N

启动转矩＜3Ncm

转动惯量＜30gcm2

电气参数

电源电压5…30VDC

输出信号SSI

输出形式RS422

输出代码二进制/格雷码

工作电流＜40mA

最大分辨率单圈15位（32768）；圈数15位（32768）

输出频率0.1…2MBit/s

计数方向通过输入信号可控制计数方向

零位预置通过输入信号可预置零位

电气接口电缆连接：12×0.14mm2
连接器：M23，12针

机械参数

法兰类型夹紧法兰 / 同步法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约450g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP65

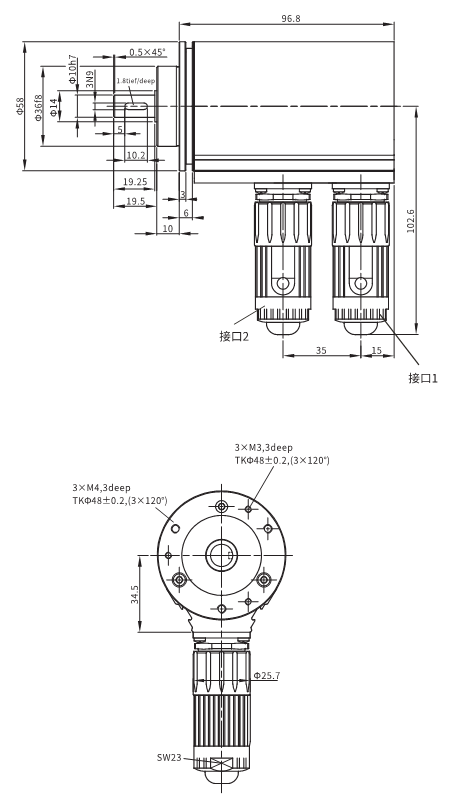

外形尺寸

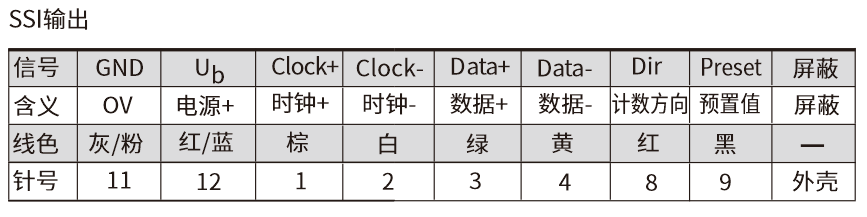

接线图
