FD100.32-58XX0

FD100.32-58XX0重载绝对值抗振型编码器，适用于轧钢、铸造等高振动性等重工产品。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

重载绝对值型实心轴编码器

通用外径尺寸为58mm

极强的抗振性能，可达4000Hz

最大轴负载：轴向 100N/径向 150N

信号输出方式为SSI或其它可选

防护等级IP67

基本参数

外径58mm

轴径6mm

最高转速12000转

最大轴负载轴向 / 径向：100N / 150N

启动转矩＜3Ncm

转动惯量＜30gcm2

电气参数

电源电压10…30VDC；5VDC

输出信号SSI；PROFIBUS；CANopen，ETHERNET，Parallel
AS-interface，DeviceNet

输出形式参考不同协议

输出代码二进制 / 格雷码

工作电流＜350mA

最大分辨率单圈15位（32768）；圈数15位（32768）

输出频率参考不同协议

计数方向参考各规格58产品

零位预置参考各规格58产品

电气接口参考不同协议

机械参数

法兰类型夹紧法兰 / 同步法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约850g

抗振动IEC 68-2-6；300m/s² 10…4000HZ

抗冲击IEC 68-2-27；600m/s² 6ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP65 / IP67

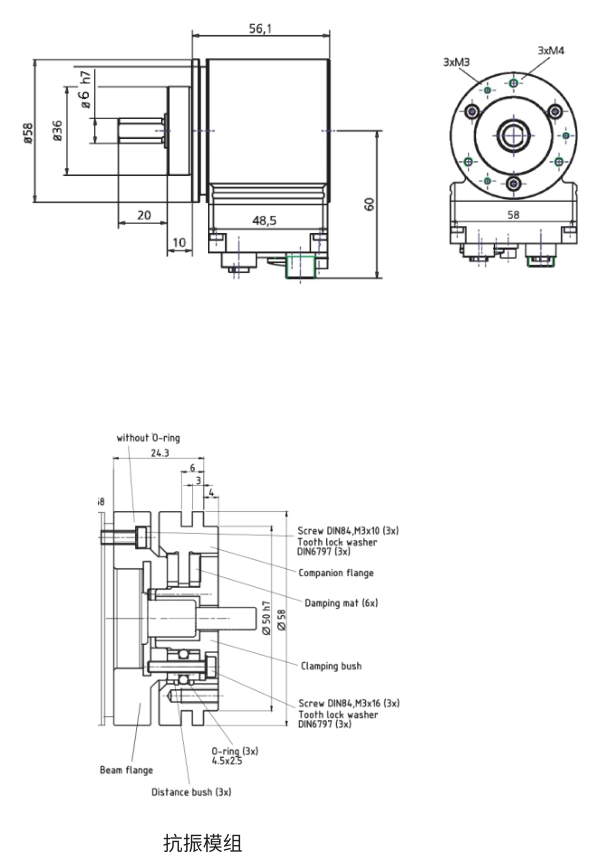

外形尺寸


接线图

连接方式和参数设置等相关内容具体请参照绝对值58系列实心轴编码器
