FD100.40-70X0

FD100.40-70X0特定型实心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

全不锈钢外壳，耐酸碱腐蚀

输出轴负载特别大，轴向/径向可达110N/150N

输出脉冲数常规时可达5000，更高脉冲数可定制

信号输出方式为推挽输出或RS422输出

隔爆外壳设计

短路保护

基本参数

外径70mm

轴径10mm，12mm

最高转速5000转

最大轴负载轴向 / 径向：110N / 150N

启动转矩＜4Ncm

转动惯量＜320gcm2

电气参数

电源电压10…30VDC；5VDC

输出信号10…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率1000 , 1024 , 2000 , 2048 , 3600 , 4096 , 5000

输出频率最大300KHz

电气接口电缆连接：5×0.08mm2，2m
电缆连接：8×0.08mm2，2m

机械参数

法兰类型夹紧法兰

材料外壳：不锈钢；法兰：不锈钢；轴：不锈钢

重量约1260g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；300m/s² 3ms

环境条件

工作温度﹣40…+70℃

储存温度﹣45…+85℃

防护等级IP67

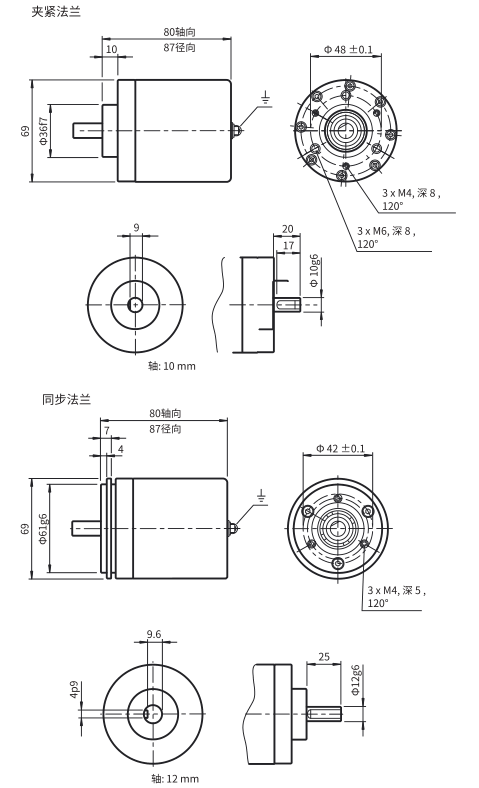

外形尺寸

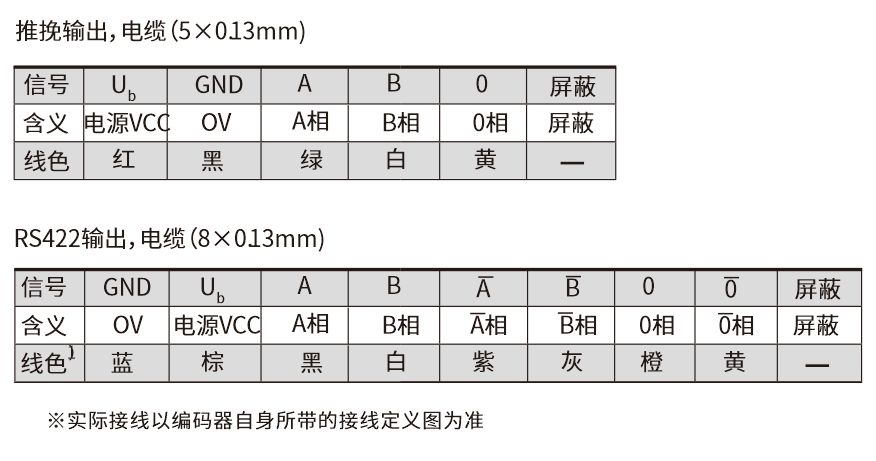

接线图


样本

使用手册

CAD/CAE

资质证书
