FD105A
FD105A

FD105A

FD105倾角传感器，可以测量传感器输出相对于水平面的倾斜和俯仰角度。适合应用于名种恶劣工业控制环境。常应用在工程机械倾角监测、桥梁监测、船舶监测、卫星天线倾角监测等领域。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

单轴倾角和双轴倾角可选

测量倾角范围可选

可通过通讯输出倾角数据

内置温度补偿，保证低温和高温时的稳定性

高抗振性能>2000g

高分辨率，高精度

基本参数
测量范围标准型：±10° / ±15° / ±30° / ±45° / ±60° / ±90°
高精度型：±5° / ±10° / ±15° / ±30° / ±60° /
±90°
测量轴X、Y
分辨率标准型: 0.01° / 0.015° / 0.02° / 0.025° / 0.03°/ 0.04°
高精度型: 0.001°
绝对精度标准型 : 0.02° / 0.035° / 0.05° / 0.065° / 0.08° / 0.1°
高精度型 : 0.003° / 0.005° / 0.008° / 0.01° /
0.02° / 0.03°
长期稳定性0.05
零点温度系数±0.006 °/℃
灵敏度温度系数≤100 ppm/℃
上电启动时间0.5 s
响应时间20 ms
平均无故障时间≥50000 小时/次
电气参数
供电电压9…36V
输出电流40mA（max）
输出速率5Hz、15Hz、35Hz、50Hz、100Hz 可设置
输出信号RS232 / RS485 / CAN / MODBUS
电磁兼容性依照EN61000 和 GBT17626
绝缘电阻≥100 MΩ
机械参数
抗冲击100g @ 11ms、三轴和同（半正弦波）
抗振动10 grms、10…1000 Hz
电缆线标配1米长度，耐磨、防油、宽温，屏蔽电缆线4*0.4mm
重量标准型：120 g（不含电线）
高精度型：150 g（不含电线）
环境条件
工作温度﹣40…+85 ℃
防护等级IP67

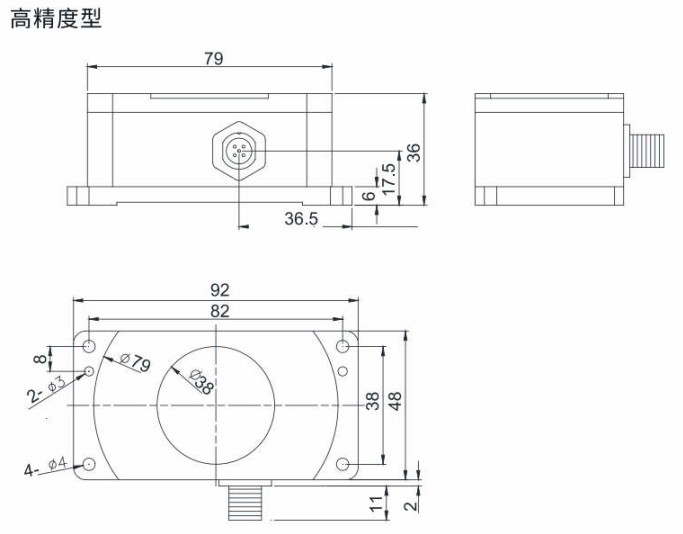

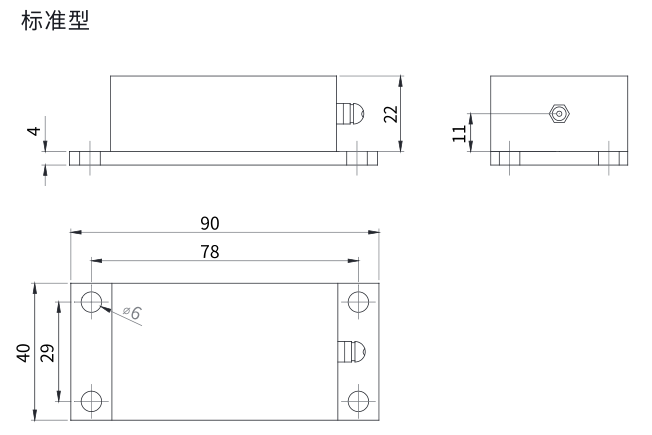

外形尺寸

EC尺寸图1.png 尺寸图.jpg

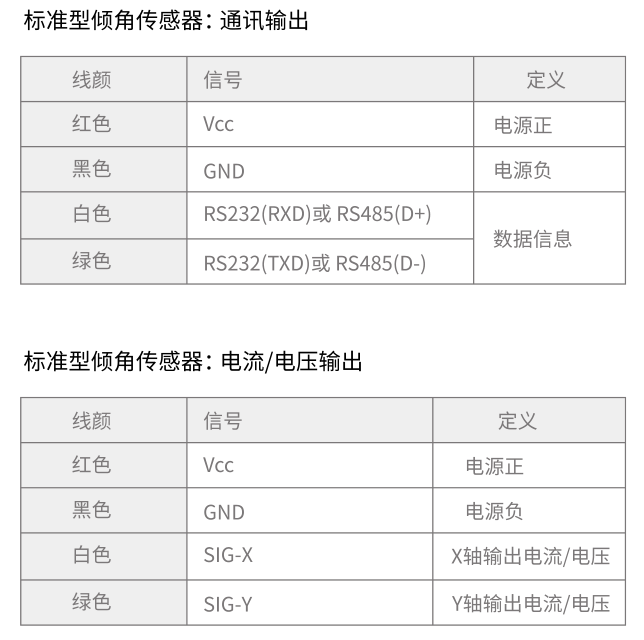

接线图
