FD100.20X-F40940

FD100.20X-F40940

FD100.20X-F40940绝对值型实心轴编码器,可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型,请联系我们 返回
功能及特点

40 .5 mm方形全金属结构,坚固耐用

绝对值并行信号输出

单圈最大12位分辨率

轴端盖一体化设计,并增加密封装置,防止渗油效果好

IP67防护,耐温80℃

短路保护

基本参数
方形尺寸40.5mm
轴径6mm
允许转速6000转/分
最大轴负载——
启动转矩<1Ncm
转动惯量<30gcm2
电气参数
电源电压10…30VDC
信号接口并行推挽输出,轴向顺时针递增
输出代码格雷码
工作电流<50mA
分辨率8位(256),9位(512),10位(1024),
11位(2048),12位(4096)
精度重复性±2bit(实际精度与安装精度、轴同心度有关)
机械参数
法兰类型夹紧法兰
材料全金属
环境条件
工作温度﹣25…+80℃
储存温度﹣40…+80℃
湿度90%无结露
防护等级IP67

外形尺寸

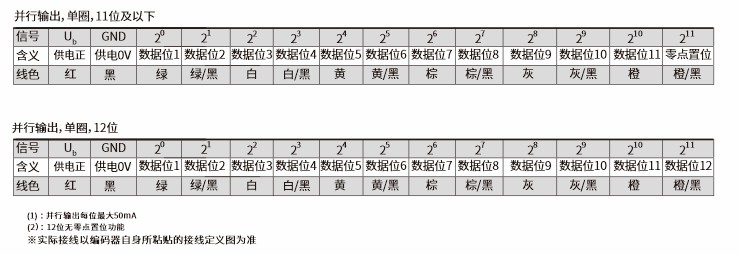

接线图




样本
使用手册
CAD/CAE
资质证书
