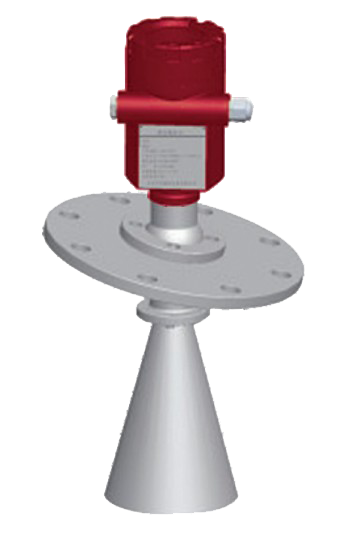

FD30.40

FD30.40

FD30.40喇叭天线物位计,应用于适用于固体颗粒,块状料的固体 料位高度测量(例如:源煤仓、粉煤仓焦炭料位等)。
型号示例:FD30.40-3120.20010.*

如需详细产品选型,请联系我们 返回
功能及特点

喇叭天线

测量范围0...30m

可以测量所有介电常数>1.8的固体、液体介质

万向法兰连接

非接触式测量,无磨损,无污染

精度±15mm,分辨率1mm

两线制回路供电

4...20mA输出或数字型信号输出

过程压力为常压

过程温度可达 250℃

不受噪音、蒸汽、粉尘、真空等影响

不受介质密度、粘稠度和温度的变化的影响

基本参数
测量范围30m
波束角Φ146: 20°;Φ196: 16°;Φ242: 14°;
精度±15mm
重复性±2mm
分辨率1mm
频率范围6.8GHz
电气参数
供电电压24VDC(±10%)
信号输出4…20mA / HART (两线)(24VDC两线制/四线制)
4…20mA / HART协议(220VAC 四线制)
机械参数
天线材质不锈钢316
过程连接万向法兰
电缆入口2个M20×1.5或2个NPT1/2
环境条件
介质温度﹣40…+250℃
过程压力常压
防护等级IP67
防爆等级Exia II CT6

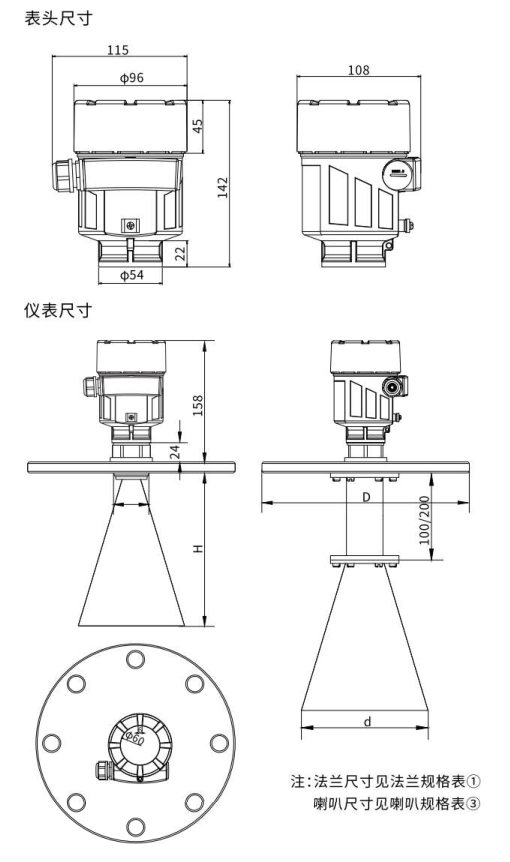

外形尺寸




接线图
