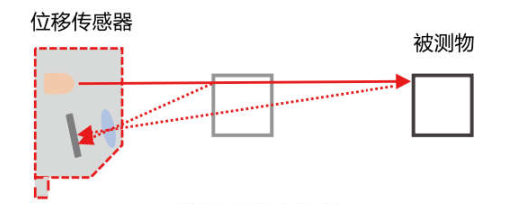

■  测量原理

激光发射器通过镜头将可见红色激光射向被测物体表面，反射的激光通过接收器镜头，被内部的CMOS线性相机接收，根据不同的距离，CMOS相机可以记录下不同的角度激光光点。

根据这个角度及已知的激光和相机之间的距离，就能计算出传感器和被测物体之间的距离。

■  产品特点

激光线轮廓点数最高可达3840点

采样频率最高可达25kHZ

重复精度最高可达0.3um

线性度可达士0.03% FS.

13mm...648mm多种测量范围可选

蓝色3R级激光光源, 可有效避免其他光源干扰

全面的SDK开发接口，方便用户开发

■  产品优势

a.  测量范围和维度：

普通激光测距通常只能测量单点到目标的距离，得到的是一维距离数据。而FD-LDM6线激光扫描仪可以快速扫描形成一条线上的距离数据，能够同时测量多个点的距离，获取物体表面

在一条线上的轮廓信息，实现二维测量，提供更丰富的空间信息。

b.  测量效率：

在需要对物体表面轮廓或形状进行快速测量的场景中，FD-LDM6线激光扫描仪一次扫描就能获得一条线上的多个数据点，相较于单点的普通激光测距逐点测量，测量效率大幅提高。

c.  物体形状和轮廓检测：

由于能够获取一条线上的距离分布，FD-LDM6线激光扫描仪对于物体的形状、轮廓、尺寸等的检测和重建更加准确和直观，适用于对物体外形进行高精度测量和建模。

d.  3D图像重建：

图像拼接：不同场景下的扫描模式，实现一机多扫和多机并扫，解决大工件扫描视野限制困扰。

盲区消除：合成两幅反向扫描的点云数据，补全因斜侧原理导致的死角信息，输出完整的3D外观。

图像合成：针对单一角度成像限制，使用多台线扫激光从不同方位扫描，还原被测物体实际形状。

图形变形：针对拉伸、翻转、展开等多种需求，对3D图像进行变形或还原。

■  产品应用

a.  3C电子、半导体行业：

手机零部件段差、外壳平面度、芯片表面平整度、电路板元器件浮高、PIN针共面度歪斜、锡膏体积尺寸等

b.  新能源、汽车、食品行业检测：

电池模组平面度、电池焊接质量检测、电芯壳体平面度和段差检测、汽车轮胎缺陷检测、轴承零部件段差检测、食品饮料质量检测
