FD-CM8

FD-CM8

FD-CM8系列光幕用于机械加工设备、危险工作区域,防止机械设备对操作者的伤害和误入危险区域造成的人身伤害、设备伤害,保护人身和设备安全。

如需详细产品选型,请联系我们 返回
功能及特点

检测距离可达20m

规格型号齐全,安装方便,接线简单

完善的自检功能

光轴间距可选20mm、40mm、80mm、160mm、320mm

抗电磁、光干扰能力强;抗振性强,防水、防尘性能优越

具有工作状态、接线、故障指示及辅助对光功能

具有安全监控的双路PNP/NPN输出

具备EDM、辅助输出功能

多功能版的另有:外部测试、手动复位功能;固定屏蔽功能

具有两个浮动区域的浮动屏蔽功能;可使用手持编程器进行配置

基本参数
响应时间<10ms(52光轴以下);<20ms(52光轴以上)
绝缘电阻>100MΩ
介电强度AC1500V,60s
抗光干扰10000Lux(入射角≥5°)
发射光源红外,940nm
光轴间距20mm,40mm,80mm,160mm,320mm
保护距离0…20000mm
保护高度保护高度H=(xy-1)×光轴间距,xy为光束数
电气参数
供电电压DC12…24V
输出类型晶体管输出(100mA)
最大输出电流100mA晶体管输出
功耗<3W
机械参数
外壳材料传感器:铝合金
环境条件
使用温度﹣10…+55℃
环境湿度20℃,RH≤85%(无冷凝水)
防护级别传感器:IP65

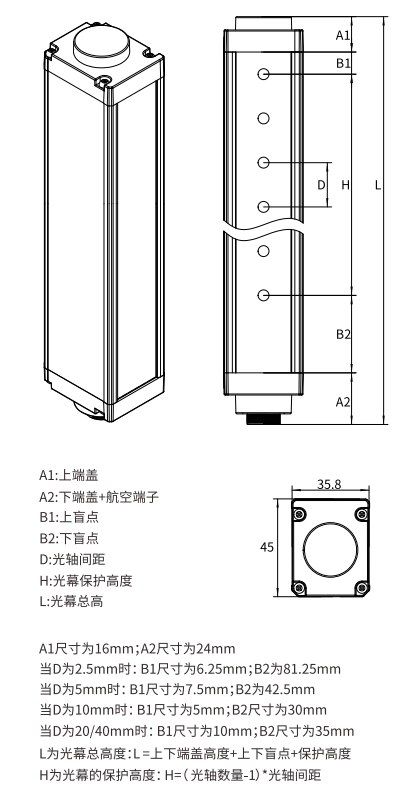

外形尺寸

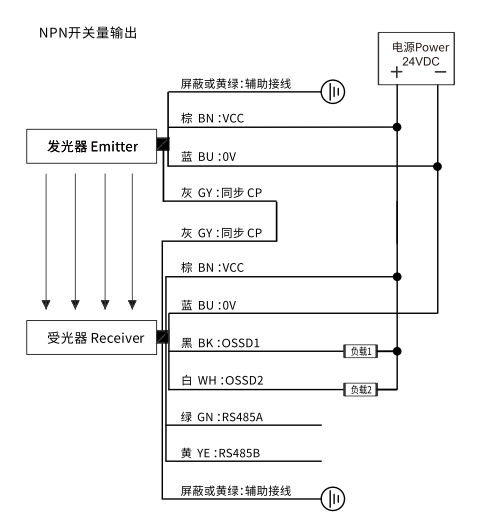

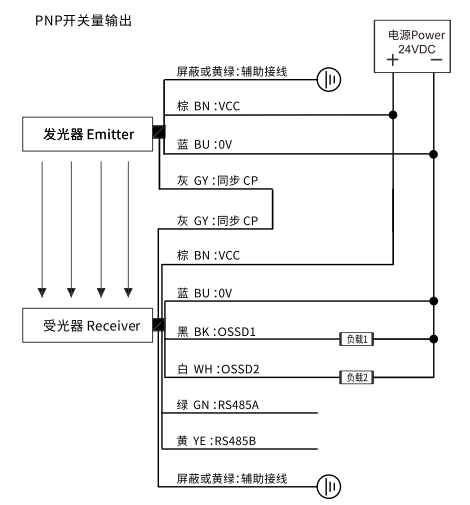

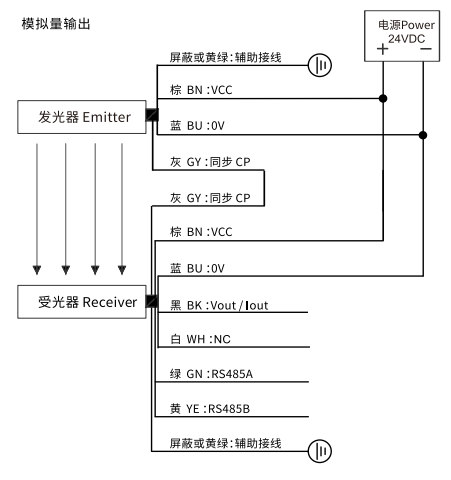

接线图
