PQ15

PQ15

PQ15检测距离仅有2...15mm的带背景抑制的漫反射光电开关,可用来检测非常细小的物体,如纱线。
型号示例:PQ15.01NS2.*

如需详细产品选型,请联系我们 返回
功能及特点

检测距离2...15mm

超小的外形设计

45°电缆出线,即使在狭小的空间条件下安装也很方便

可实现细小物体的精密检测

先进的机械特性,耐磨损防静电的玻璃透镜设计

极小的光点,非常高的开关点精度

高可见度的光点,即使是较暗的材料

精密目标检测,几乎不论颜色

基本参数
检测范围2…15mm
背景抑制功能20mm开始
参考目标标准白板 100×100mm
光源类型LED
光源特性红光,调制光 630nm
黑白色差(6% / 90%)<5% 在15mm处
角偏差约2°
光斑直径约2mm(在15mm处)
发散角约2°
出光面正面
极限环境光强EN 60947-5-2:30000 Lux
MTTFd800a
持续运行时间(TM)20a
诊断覆盖率(DC)0
工作状态显示绿色LED:闪烁电源短路 / 过载指示
功能显示黄色LED:检测到背景
符合标准EN 60947-5-2
电气参数
工作电压10…30V DC
空载电流<10mA
开关类型亮通
信号输出1路NPN输出,常开短路保护,反极性保护,集电极
开路
开关电压最大30V DC
开关电流最大50mA,阻性负载
电压降≤1.5V DC
开关频率约800Hz
响应时间600μs
机械参数
外壳材料PC/ABS,PBT
光学透镜玻璃
线缆PUR
安装2×M2 六角头螺钉固定螺丝
重量约20g
环境条件
工作温度﹣25…+60℃
储存温度﹣30…+70℃
防护等级IP67

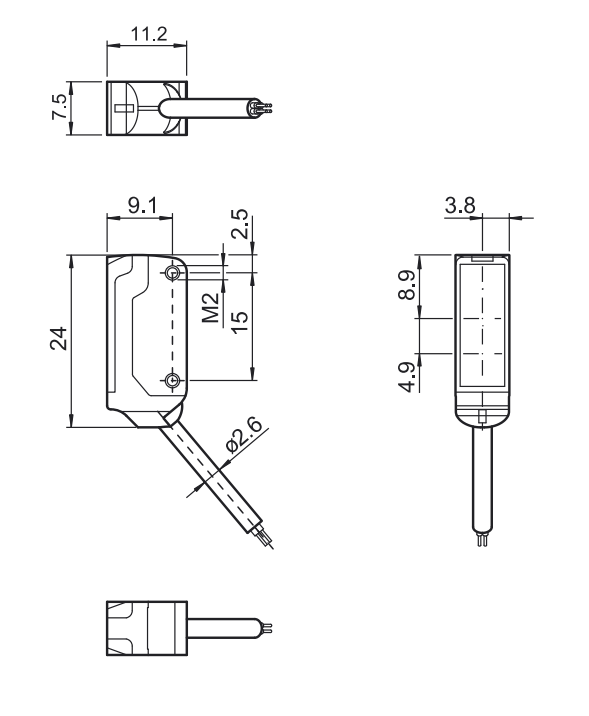

外形尺寸

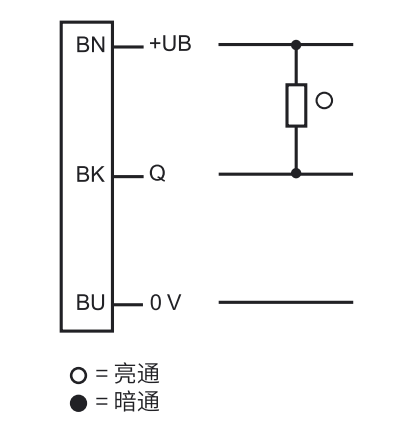

接线图
