M30系列 - DC4线

M30系列 - DC4线

M30系列DC4线接近开关,应用在冶金、包装、木工,机械制造等行业。
型号示例:PR00.10-M30P22S2-YE.*

如需详细产品选型,请联系我们 返回
功能及特点

直径为M30的圆柱形外观

镀铬黄铜外壳

感应距离齐平10...16mm,非齐平15...25mm

带有360°可见信号输出指示灯

短路保护功能,电源接反保护

信号输出为PNP或NPN

配置灵活,电缆或连接器输出

通过长达100万次的寿命检测试验

所有元件和电路经过恶劣环境和复杂电磁环境检测

基本参数
类型经济型
检测距离齐平 10mm (常规) ,16mm (远距离) ;
非齐平 15mm (常规), 25mm (远距离)
安装方式齐平 / 非齐平(可选)
开关方式常开 + 常闭
重复精度≤5%
温漂范围≤10%
信号指示黄色LED指示灯
符合标准IEC60947-5-2,UL508
电气参数
工作电压DC10…30V
信号输出PNP,NPN
电压范围10…30V
电压降≤2.0V
输出电流≤200mA
空载电流≤30mA
残余电流≤100μA
开关频率150Hz / 200Hz / 2000Hz
电气保护短路保护,电源接反保护
机械参数
标准测量版30×30mm²
外壳/检测面材料镀铬黄铜 / PBTP
连接方式2m电缆 / 连接器
重量(连接器 / 电缆)150g / 200g
环境条件
工作温度﹣25…+70℃
储存温度﹣40…+85℃
工作湿度<98%RH(25℃时)
防护等级IP67

外形尺寸


                                  齐平安装(标准型)




                                  非齐平安装(标准型)

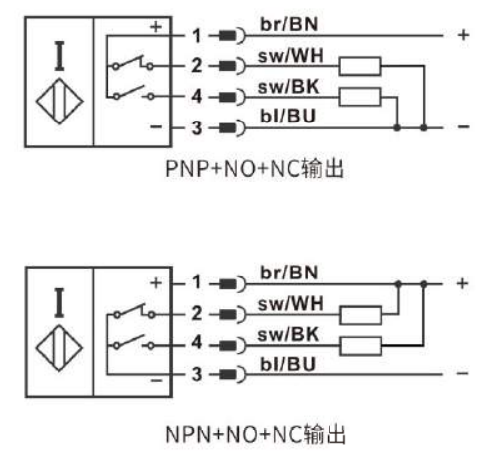

接线图




样本
使用手册
CAD/CAE
资质证书
CB连接器

CB-12P4

M12直形4针连接器

M12直形连接器

4针脚

插座接口

CB-12P5

M12直形5针连接器

M12直形连接器

5针脚

插座接口

CB-12P4L

M12 L形4针连接器

M12 L形连接器

4针脚

插座接口

CB-12P5L

M12 L形5针连接器

M12 L形连接器

5针脚

插座接口
