FD100.10B-58SX1

FD100.10B-58SX1增量型空心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

通用外形尺寸的高性能型编码器，外径尺寸为58mm

输出脉冲数常规时可达5000，更高脉冲数可定制

信号输出方式为SIN/COS（正余弦信号）

采用玻璃码盘，可产生更高分辨率的输出脉冲

短路保护

基本参数

外径58mm

轴套直径6mm，8mm，10mm，12mm，14mm

最高转速10000转

最大轴负载——

启动转矩＜2Ncm

转动惯量＜15gcm2

电气参数

电源电压10…30VDC；5VDC

输出信号SIN/COS

工作电流20mA

分辨率100，300，360，500，512，1000，1024，1200，
1500，1800，2048，2500，3600，4096，
5000

输出频率最大160KHz

电气接口电缆连接：12×0.08mm²，0.5m
连接器：M23，12针

机械参数

法兰类型——

材料外壳：铝合金；法兰：铝；轴套：不锈钢

重量约300g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣20…+80℃（常规型）
﹣40…+80℃（特定型）

储存温度﹣40…+85℃

防护等级IP54 / IP65

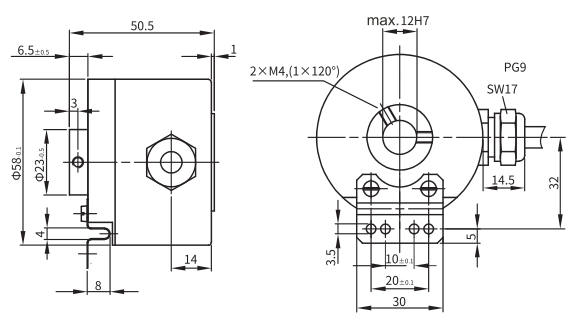

外形尺寸

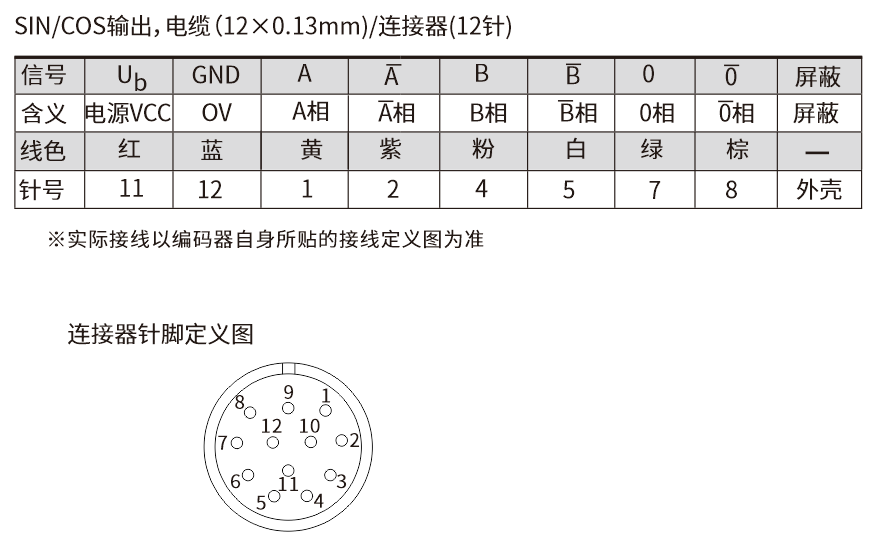

接线图


样本

使用手册

CAD/CAE

资质证书
