FD100.20-8061X01

FD100.20-8061X01

FD100.20-8061X01绝对值型空心轴编码器,可用在伺服电机领域、电梯 领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型,请联系我们 返回
功能及特点

绝对值型空心轴编码器,单圈和多圈可选

方形外形尺寸的高性能型编码器,外径尺寸为80×61mm (高×厚)

信号输出方式为SSI输出

分辨率可达30位

短路保护,过压保护

基本参数
外径80×61mm
轴套直径16mm,20mm,24mm,25mm
最高转速3000转
最大轴负载——
启动转矩<8Ncm
转动惯量<60gcm2
电气参数
电源电压5…30VDC
输出信号SSI
输出形式RS422
输出代码二进制/格雷码
工作电流<40mA
最大分辨率单圈 13位(8192)
圈数 17位(131072)
输出频率0.1…2MBit/s
计数方向通过输入信号可控制计数方向
零位预置通过输入信号可预置零位
电气接口电缆连接:12×0.14mm²
连接器:M23,12针
机械参数
法兰类型——
材料外壳:铝合金;法兰:铝;轴套:不锈钢
重量约1300g
抗振动IEC 68-2-6;100m/s² 10…2000HZ
抗冲击IEC 68-2-27;200m/s² 3ms
环境条件
工作温度﹣40…+85℃
储存温度﹣40…+85℃
防护等级IP65

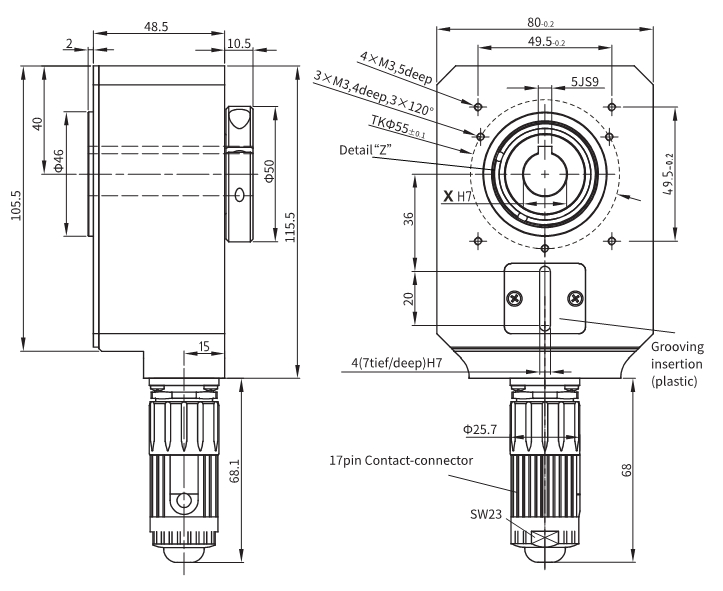

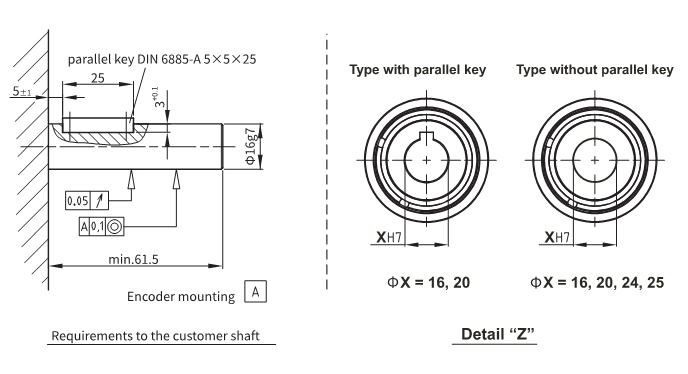

外形尺寸

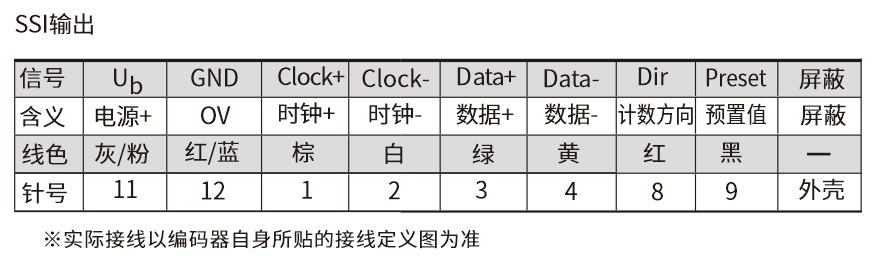

接线图
