FD-L150

FD-L150

FD-L150型激光测距传感器专门用于对固定或移动的物体进行距离测量。
型号示例:FD-L150-P1.*

如需详细产品选型,请联系我们 返回
功能及特点

测量范围广,自然物体表面距离可达30m,加反光板可达150m

使用可见激光束,易于瞄准被测物

工作电压范围大,可从10V...30V范围内变动

开关量输出和模拟量输出可编程

报警距离范围可设定

实时显示当前测量距离值

测量值得输出单位可设定

启动测量方式多样性

可测量各种运动中特别是轨道上运动的物体,如起重机、轨道输送车为位置

还可测量各种板材,如钢板、中板,橡胶板等的长度、宽度、厚度和位置

可测量各种容器、大型罐体中的散装固体、液体、防腐材料,辐射物体的准确位置

可测量热轧线、冷轧线的位置和卷径测量

基本参数
测量范围0.1…30m,自然物体表面
取决于被测物的反射情况,最远达100m以上
测量精度±2mm,白色表面
超过30m时,±3mm
分辨率0.1mm
重复性±0.5mm
测量时间0.24…6s,测量建立或自动测量方式DT命令时
0.1s (10Hz),白色表面DW命令
20ms(50Hz),白色表面DX命令(只用于50Hz传感器)
激光等级class 2
测量激光波长650nm(红色),发散角0.6mrad,功率≤1mW
激光发散角0.6mrad
激光角度误差<1°
电气参数
供电电压10…30VDC
功耗待机时<0.4W,测量时<1.5W,
加热激活时<24W(只有加热型)
数据接口RS232 / RS422可选,波特率9600,ASCII格式 8n1
开关量输出高电平,可编程开关量输出(中心点和滞后范围),
带负载能力0.5A,HIGH=UB-2V,LOW<2V
模拟量输出4…20mA
触发输入触发电平3…24V,脉冲宽度>1ms,开始测量时间:
5ms+触发延时,可设置触发斜率和延迟(0…9999ms)
EMCEN61326-1
机械参数
外壳材料铝壳
抗冲击10g/6ms,DIN ISO 9022-3-31-01-1
连接器12芯连接器
外形尺寸205×93×60mm(L×W×H)
重量1Kg
环境条件
工作温度﹣10…+50℃
存储温度﹣20…+70℃
平均寿命30000 h,使用温度25℃
防护等级IP65

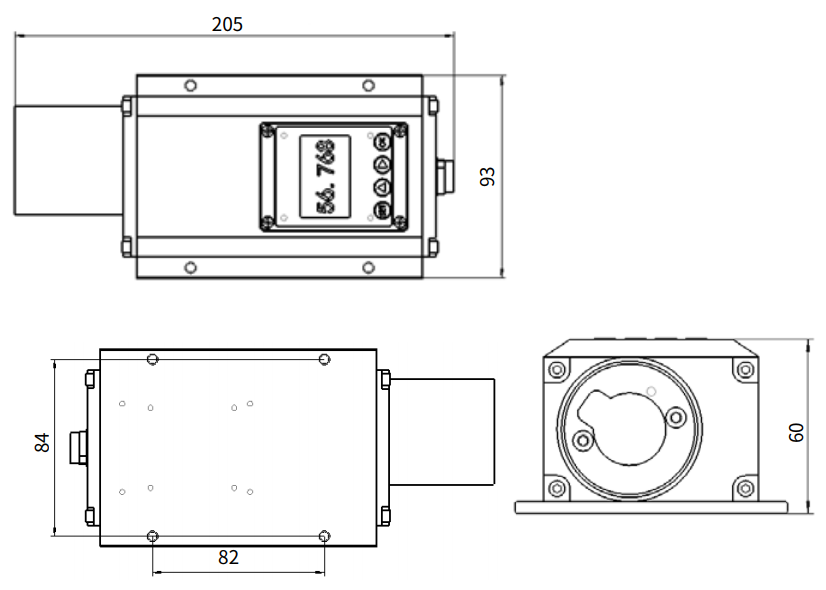

外形尺寸

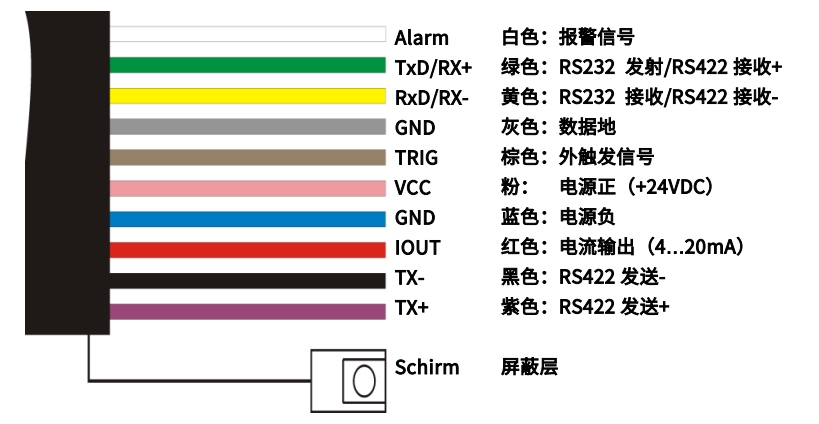

接线图
