FD100.20-58X02

FD100.20-58X02绝对值型半空轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

绝对值型半空轴编码器，单圈和多圈可选

外形小巧的高性能型编码器，外径尺寸为58mm

信号输出方式为SSI输出

半空轴套直径为10mm，12mm，15mm

分辨率可达30位

短路保护，过压保护

基本参数

外径58mm

半空轴套直径10mm，12mm，15mm

最高转速12000转

最大轴负载——

启动转矩＜3Ncm

转动惯量＜45gcm2

电气参数

电源电压5…30VDC

输出信号SSI

输出形式RS422

输出代码二进制/格雷码

工作电流＜40mA

最大分辨率单圈 16位（65536）
圈数 14位（16384）

输出频率0.1…2MBit/s

计数方向通过输入信号可控制计数方向

零位预置通过输入信号可预置零位

电气接口电缆连接：12×0.14mm²
连接器：M23，12针

机械参数

法兰类型——

材料外壳：铝合金；法兰：铝；轴套：不锈钢

重量约460g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣40…+85℃

储存温度﹣40…+85℃

防护等级IP65

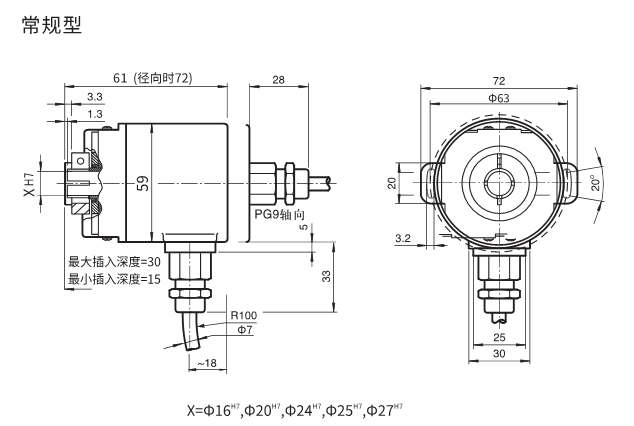

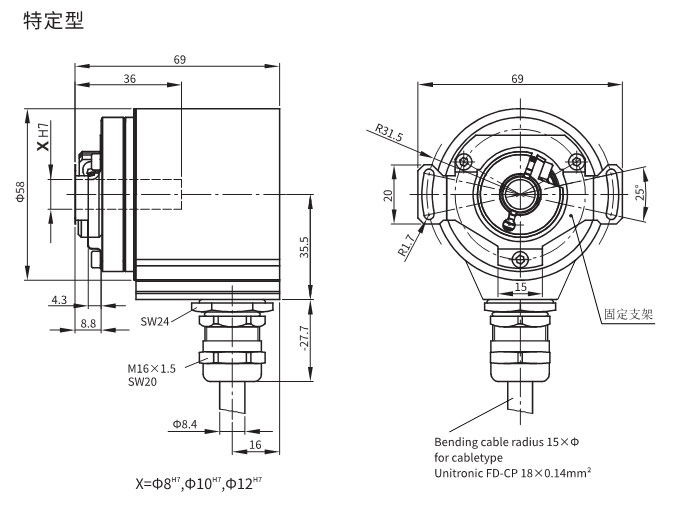

外形尺寸

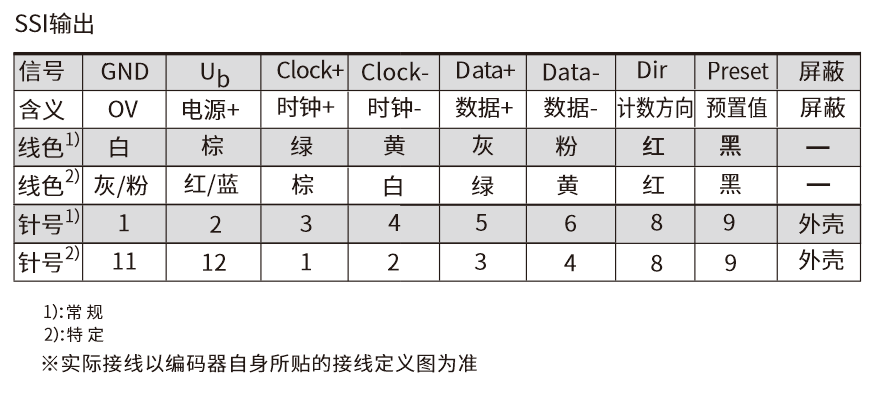

接线图
