FD100.20-8061X11

FD100.20-8061X11

FD100.20-8061X11绝对值型空心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

绝对值型空心轴编码器，单圈和多圈可选

方形外形尺寸的高性能型编码器，尺寸为80×61mm

信号输出方式为PROFIBUS输出

分辨率可达30位

短路保护，过压保护

基本参数
外形尺寸80mm×61mm
轴套直径16mm，20mm，24mm，25mm
最高转速3000转
最大轴负载——
启动转矩＜8Ncm
转动惯量＜60gcm2
电气参数
电源电压10…30VDC
输出信号Profibus
输出形式RS485
输出代码二进制/格雷码
工作电流＜40mA
最大分辨率单圈 13位（8192）
圈数 17位（131072）
输出频率9.6KBit…12MBit/s
计数方向可编程设置
零位预置可编程设置
电气接口接线式：专用Profibus电缆及2×0.3mm²电源线
连接器：M12（5针）+M12（5孔）+M8（4针）
机械参数
法兰类型——
材料外壳：铝合金；法兰：铝；轴套：不锈钢
重量约1300g
抗振动IEC 68-2-6；100m/s² 10…2000HZ
抗冲击IEC 68-2-27；200m/s² 3ms
环境条件
工作温度﹣40…+85℃
储存温度﹣40…+85℃
防护等级IP65

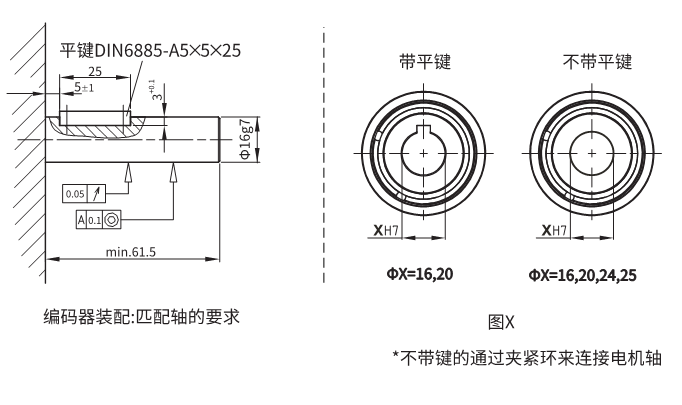

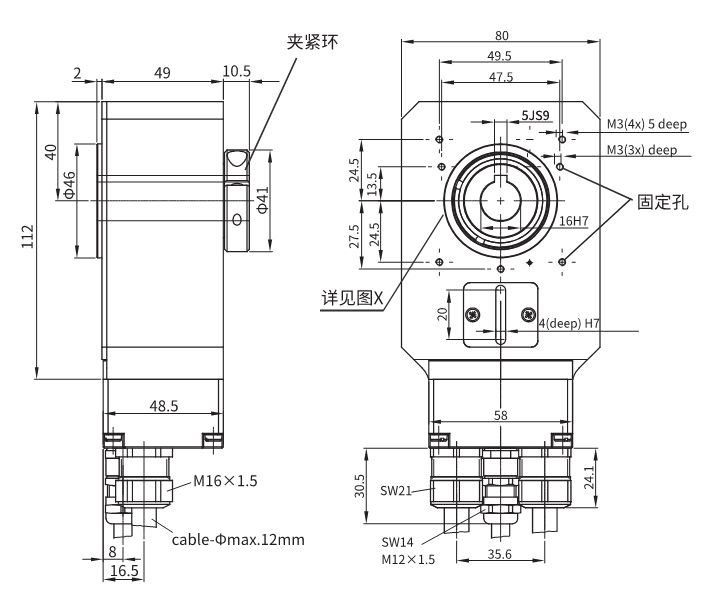

外形尺寸

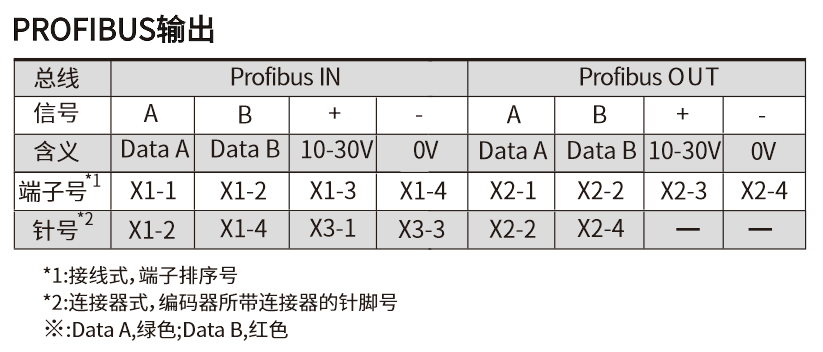

接线图
