FD100.20-58X32

FD100.20-58X32

FD100.20-58X32绝对值型半空轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

绝对值型半空轴编码器，单圈和多圈可选

通用外形尺寸的高性能型编码器，外径尺寸为58mm

信号输出方式为EtherNET/IP输出

分辨率可达32位

短路保护，过压保护

基本参数
外径58mm
半空轴套直径6mm，10mm，12mm
最高转速12000转
最大轴负载——
启动转矩＜3Ncm
转动惯量＜45gcm2
电气参数
电源电压10…30VDC
输出信号EtherNET
输出形式工业以太网
输出代码二进制
工作电流＜350mA
最大分辨率单圈 16位（65536）
圈数 16位（65536）
输出频率10MBit…100MBit/s
计数方向可编程设置
零位预置可编程设置
电气接口接线式：5类网络通讯线及2×0.3mm²电源线
连接器：M12 (4孔) +M12 (4孔) +M12 (4针)
机械参数
法兰类型——
材料外壳：铝合金；法兰：铝；轴套：不锈钢
重量约460g
抗振动IEC 68-2-6；100m/s² 10…2000HZ
抗冲击IEC 68-2-27；200m/s² 3ms
环境条件
工作温度﹣40…+80℃
储存温度﹣40…+85℃
防护等级IP65 / IP67

外形尺寸

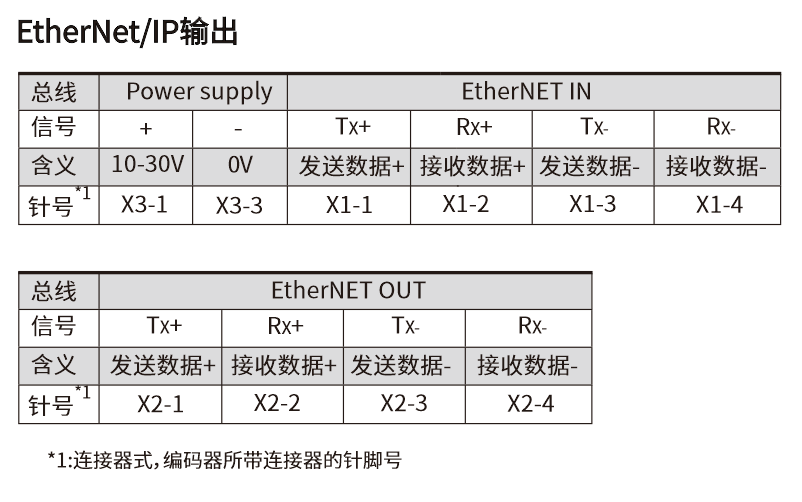

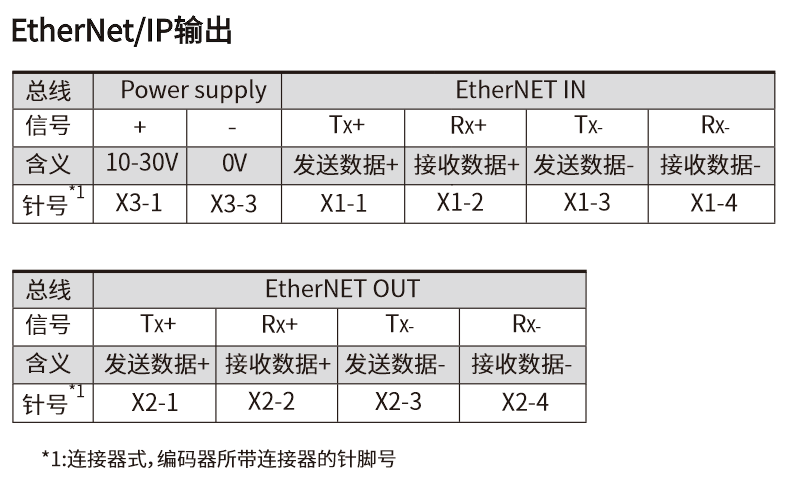

接线图

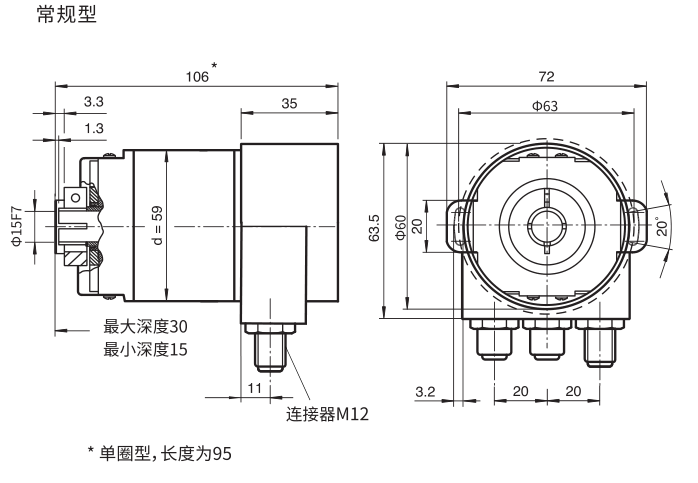

                                        常规型

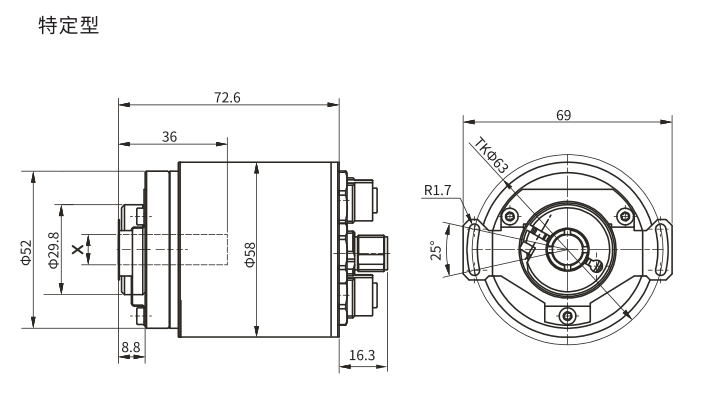

                                      特定型
