FD100.20-58X40

FD100.20-58X40绝对值型实心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

绝对值型实心轴编码器，单圈和多圈可选

通用外形尺寸，外径尺寸为58mm，适应于大部分的安装场合

并行输出信号，最大可达29位

信号输出方式为推挽式输出

二进制码和格雷码可选

短路保护，浪涌保护

基本参数

外径58mm

轴套直径6mm，10mm

最高转速12000转

最大轴负载轴向/径向：40N/110N

启动转矩＜3Ncm

转动惯量＜45gcm2

电气参数

电源电压5…30VDC

输出信号推挽，并行

输出代码二进制 / 格雷码

工作电流150mA

最大分辨率单圈 13位（8192）； 16位（65536）（特定可选）
圈数 12位（4096）

输出频率400KHz

计数方向通过输入信号可控制计数方向

零位预置通过输入信号可预置零位

电气接口接线式：24×0.18mm²电缆（单圈）
30×0.18mm²电缆（多圈）（常规可选）
连接器：M23（19针），单圈
M27（26针），多圈（常规可选）
特定型请咨询厂家

机械参数

法兰类型夹紧法兰 / 同步法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约460g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP65 / IP67

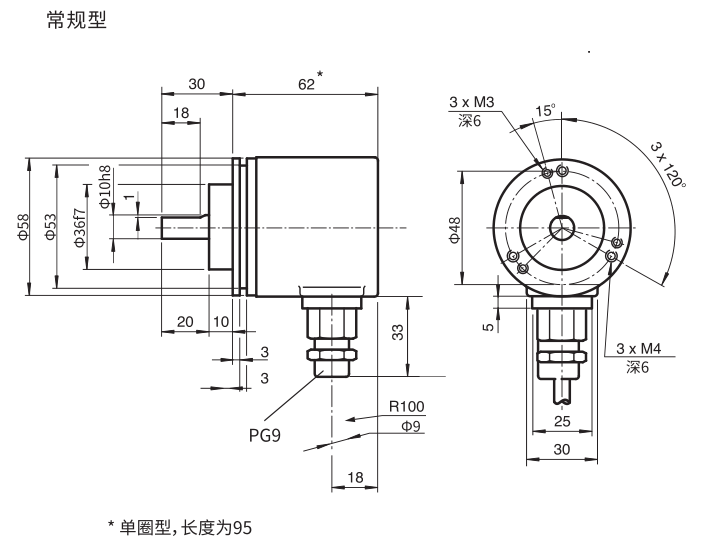

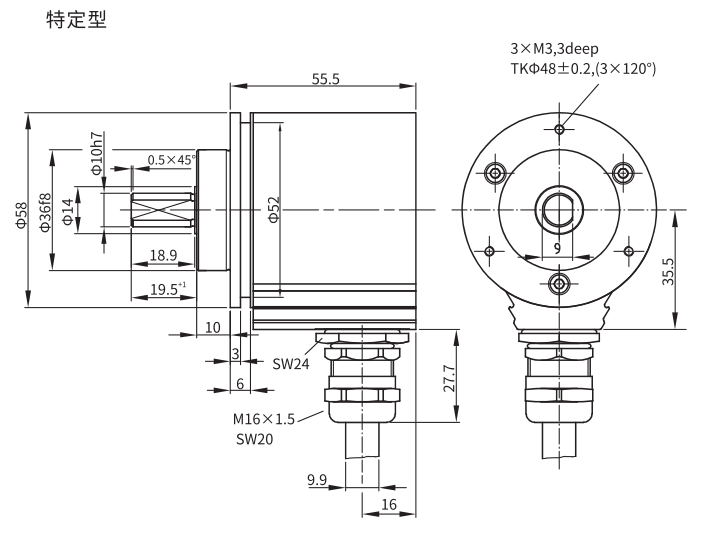

外形尺寸

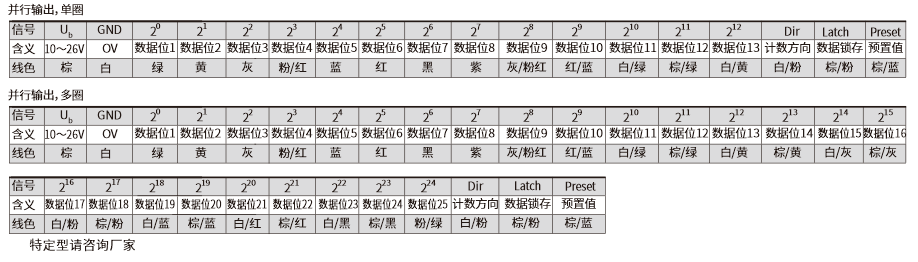

接线图


样本

使用手册

CAD/CAE

资质证书
