PQ10
PQ10
PQ10

PQ10

PQ10镜面反射型光电开关,可用在包装、物流、机械制造等领域。
型号示例:PQ10.21P24P.*

如需详细产品选型,请联系我们 返回
功能及特点

检测距离远,可达30m

直流电源输入(10...30V DC)

采用可见红光LED

特定反光板,检测距离最远可达50m

2路数字开关量输出

带有信号输出指示灯

基本参数
检测范围0…30m,带反射器
反射器300×300mm
光源类型红光LED
LED光波长630nm
传输信号波形脉冲
LED组自由组(根据EN62471)
开关频率500Hz
响应时间1ms
延时300ms
LED数2光束
电气参数
工作电压10…30V DC
剩余波纹度0…15%;来自UB
开路电流20mA(max)
数字开关量输出数2路
开关量输出电压类型DC
最大开关电流100mA
开关电压低:≤2V;高:≥(UB-2V)
开关量输出1晶体管,PNP,亮通,连接1、引脚4配置
开关量输出2晶体管,PNP,暗通,连接1、引脚2配置
机械参数
外壳材料塑料,PC-PBT
镜头盖材料塑料(PMMA)
连接类型4个引脚的连接器
外壳颜色红色
尺寸20.5mm×76.3mm×44mm(宽×高×长)
重量约60g
环境条件
工作温度﹣40…+60℃
储存温度﹣40…+70℃
防护等级IP67

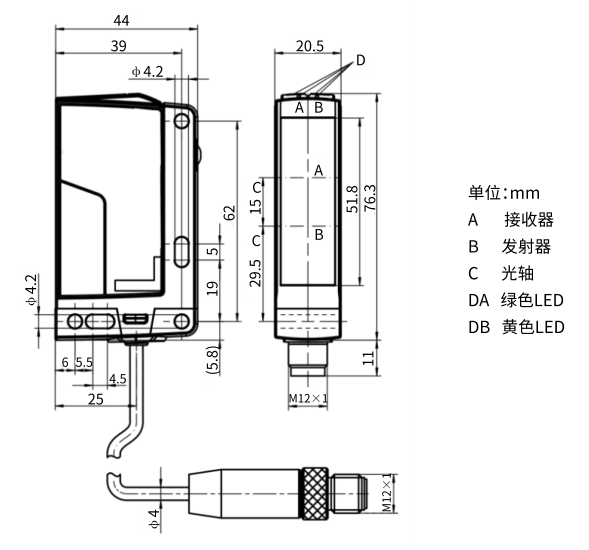

外形尺寸

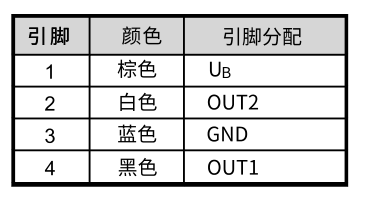

接线图




样本
使用手册
CAD/CAE
资质证书
反光板

标准反光板

PMMA材质

使用反光板,检测距离达30m

安装支架

适用PQ10光电开关
