FD100.20-58X52

FD100.20-58X52

FD100.20-58X52绝对值型半空轴编码器,可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型,请联系我们 返回
功能及特点

绝对值型半空轴编码器,单圈和多圈可选

通用外形尺寸,外径尺寸为58mm,适应于大部分的安装场合

AS-interface输出

二进制码和格雷码可编程

短路保护,浪涌保护

基本参数
外径58mm
半空轴套直径8mm,10mm,12mm
最高转速12000转
最大轴负载——
启动转矩<3Ncm
转动惯量<45gcm2
电气参数
电源电压29.5…31.6VDC
输出信号AS-interface
输出代码二进制 / 格雷码
工作电流150mA
最大分辨率单圈13位(8192);圈数13位(8192)
输出频率160KHz
计数方向通过输入信号可控制计数方向
零位预置通过输入信号可预置零位
电气接口连接器:M12(4针)
机械参数
法兰类型夹紧法兰 / 同步法兰
材料外壳:铝合金;法兰:铝;轴套:不锈钢
重量约460g
抗振动IEC 68-2-6;100m/s² 10…2000HZ
抗冲击IEC 68-2-27;200m/s² 3ms
环境条件
工作温度﹣20…+70℃
储存温度﹣40…+85℃
防护等级IP65 / IP67

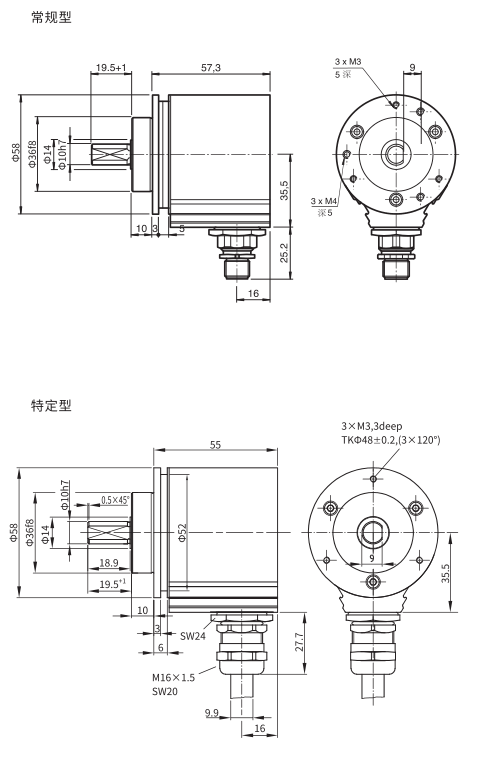

外形尺寸

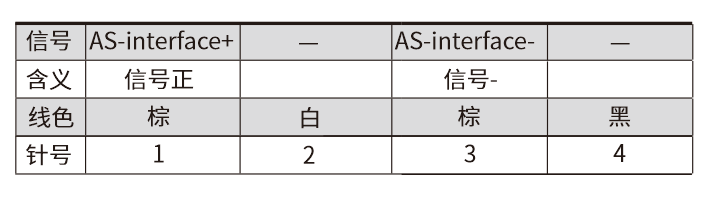

接线图




样本
使用手册
CAD/CAE
资质证书
