FD100.20-58X60

FD100.20-58X60绝对值型实心轴编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

绝对值型实心轴编码器，单圈和多圈可选

通用外形尺寸，外径尺寸为58mm

DeviceNet输出

分辨率可达32位

短路保护，过压保护

基本参数

外径58mm

轴径6mm，10mm，12mm

最高转速12000转

最大轴负载轴向/径向：40N/110N

启动转矩＜3Ncm

转动惯量＜30gcm2

电气参数

电源电压10…30VDC

输出信号DeviceNet

输出形式RS485

输出代码二进制 / 格雷码

工作电流＜350mA

最大分辨率单圈16位（65536）；圈数16位（65536）

输出频率125KBit…500KBit/s

计数方向可编程设置

零位预置可编程设置

电气接口接线式：专用DeviceNet电缆及2×0.3mm2电源线
连接器：M12 (5针) +M12 (5孔) +M8 (4针)

机械参数

法兰类型夹紧法兰 / 同步法兰

材料外壳：铝合金；法兰：铝；轴套：不锈钢

重量约520g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；200m/s² 3ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP65 / IP67

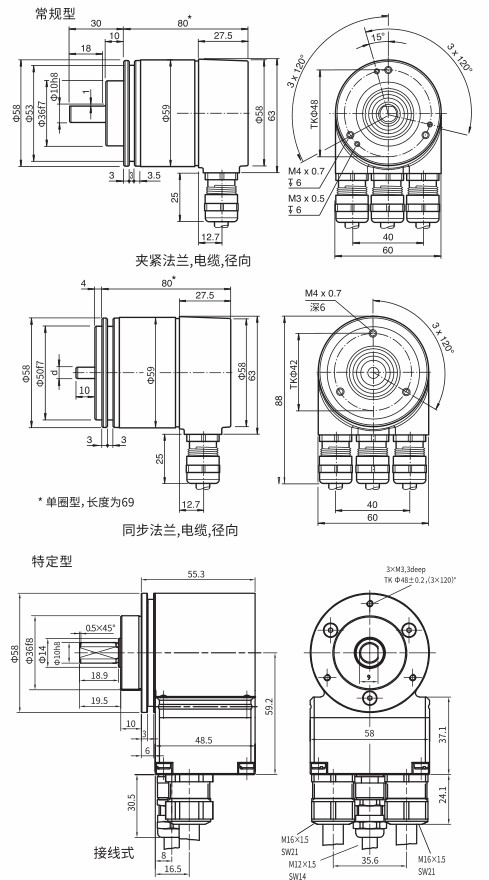

外形尺寸

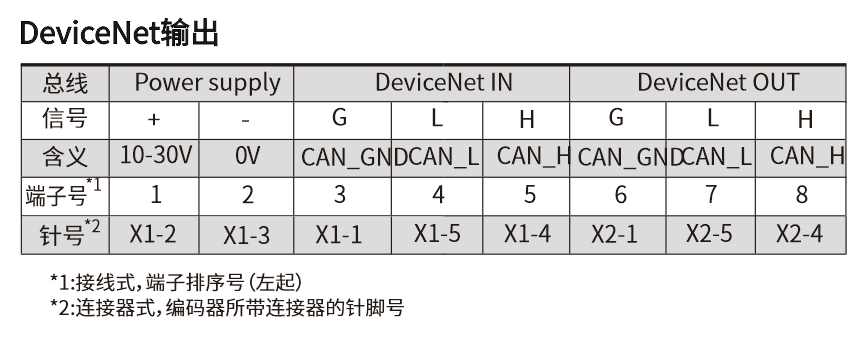

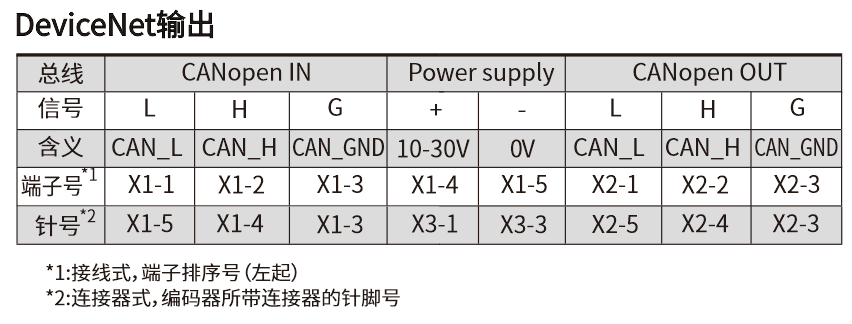

接线图

常规型


特定型
