FD100.30-100X0

FD100.30-100X0重载增量型实心轴编码器，适用于钢铁厂和起重设备等重工行业。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

重载型编码器，外径尺寸为100mm

最大轴负载：轴向200N / 径向300N

信号输出方式为推挽输出和RS422

防护等级为IP67

最高工作温度可至100℃

基本参数

外径100mm

轴径8mm…24mm

最高转速3000转

最大轴负载轴向 / 径向：200N / 300N

启动转矩＜5Ncm

转动惯量＜40gcm2

电气参数

电源电压10…30VDC；5VDC

输出信号10…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率1024 , 2048 , 2500 , 3600

输出频率最大300KHz

电气接口电缆连接：12×0.08mm²，1m
连接器：M23，12针

机械参数

法兰类型夹紧法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约1700g

抗振动IEC 68-2-6；300m/s² 10…2000HZ

抗冲击IEC 68-2-27；600m/s² 3ms

环境条件

工作温度﹣40…+100℃

储存温度﹣40…+100℃

防护等级IP67

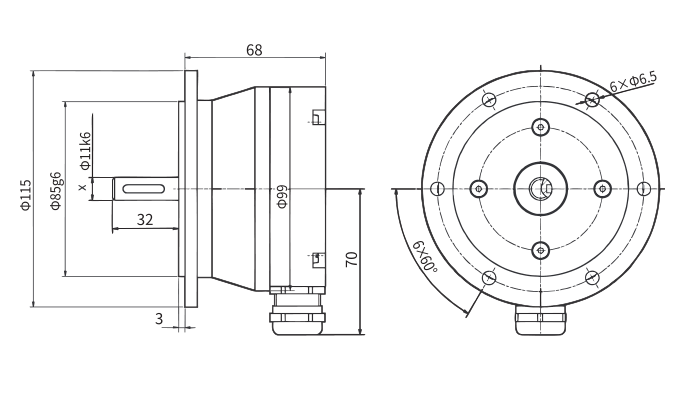

外形尺寸

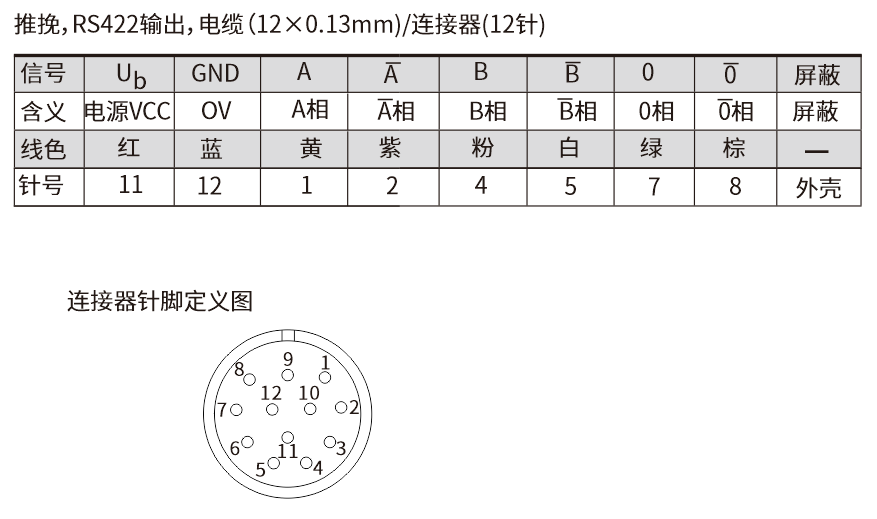

接线图
