FD100.30-110X1

FD100.30-110X1重载增量型空心轴编码器，适用于钢铁厂和起重设备等重工行业。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

重载型编码器，外径尺寸为110mm

最大轴负载：轴向300N / 径向400N

信号输出方式为推挽输出和RS422

防护等级为IP69K

最高工作温度可至80℃

基本参数

外径110mm

轴套直径16mm，20mm，25mm，28mm

最高转速2500转

最大轴负载——

启动转矩＜10Ncm

转动惯量＜80gcm2

电气参数

电源电压5…30VDC；5VDC

输出信号5…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率100 , 360 , 500 , 512 , 600 , 1000 , 1024 , 2048，
2500

输出频率最大200KHz

电气接口电缆连接：8×0.08mm²，0.5m
连接器：M23，12针

机械参数

法兰类型——

材料外壳：铝合金；法兰：铝；轴套：不锈钢

重量约1200g

抗振动IEC 68-2-6；300m/s² 10…2000HZ

抗冲击IEC 68-2-27；600m/s² 3ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP67 / IP69K

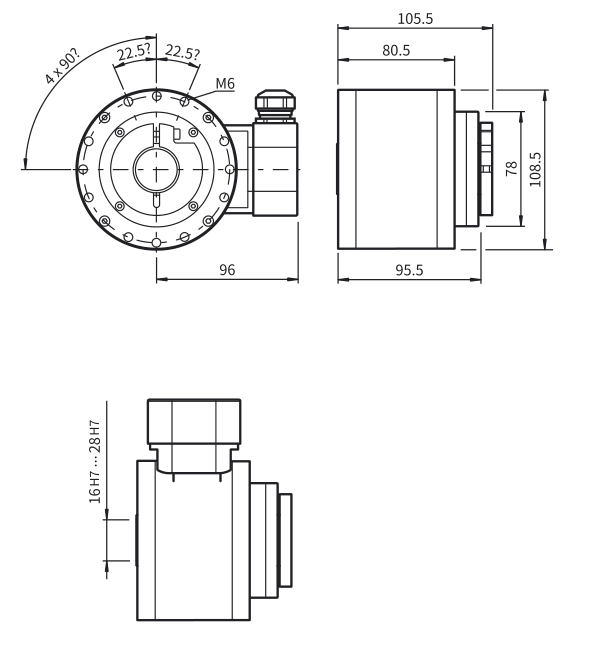

外形尺寸

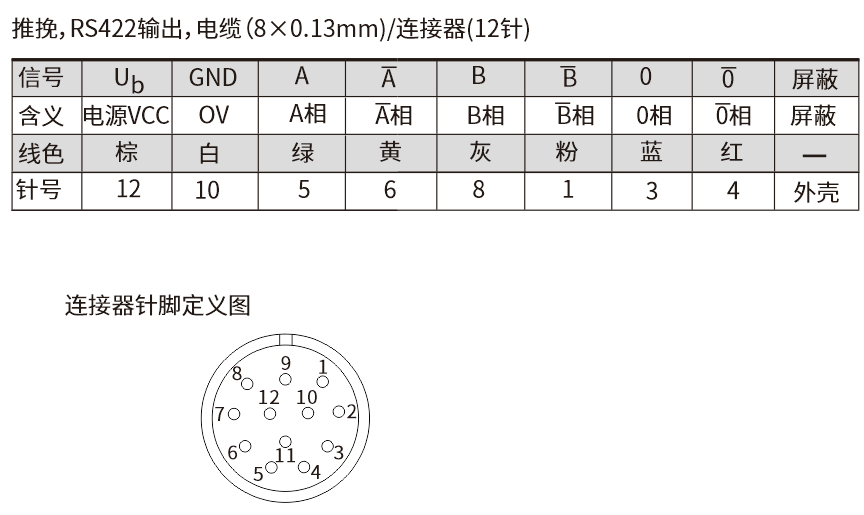

接线图
