FD100.30-100X2

FD100.30-100X2重载增量型半空轴编码器，适用于钢铁厂和起重设备等重工行业。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

重载型编码器，外径尺寸为100mm

轴负载可达450N

坚固、紧凑的外壳，轴绝缘可达2.8KV

耐温可达100℃

最高运行速度10000转/分钟

接线盒可以旋转180°

基本参数

外径100mm

轴套直径12mm，16mm，17mm（锥形）

最高转速10000转

最大轴负载轴向 / 径向：350N / 450N

启动转矩＜6Ncm

转动惯量＜160gcm2

电气参数

电源电压5…30VDC；5VDC

输出信号5…30VDC：推挽；5VDC：TTL

工作电流推挽：30mA；TTL：20mA

分辨率500 , 512 , 1000 , 1024 , 2048 , 2500 , 4096 ,
5000 其它可定制

输出频率最大200KHz

电气接口电缆连接：8×0.14mm²，0.5m
连接器：M23，12针；接线盒：9端子

机械参数

法兰类型——

材料外壳：铝合金；法兰：铝；轴套：不锈钢

重量约1300g

抗振动IEC 68-2-6；300m/s² 10…2000HZ

抗冲击IEC 68-2-27；600m/s² 3ms

环境条件

工作温度﹣40…+100℃

储存温度﹣45…+105℃

防护等级IP67 / IP69K

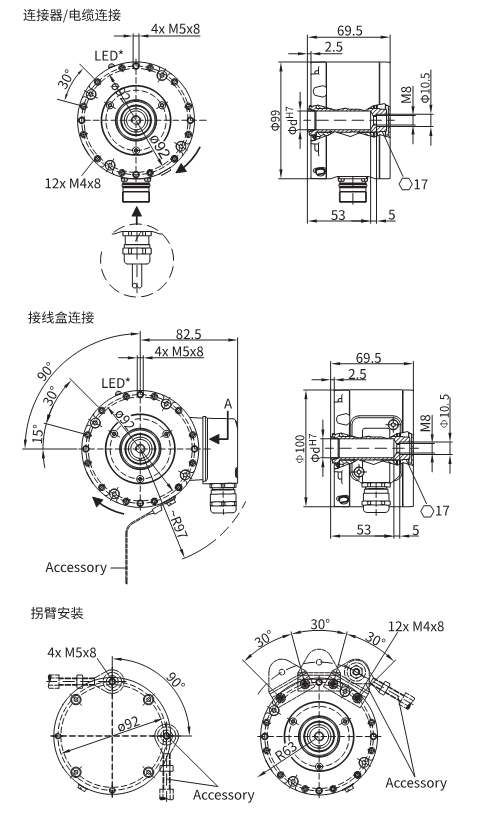

外形尺寸

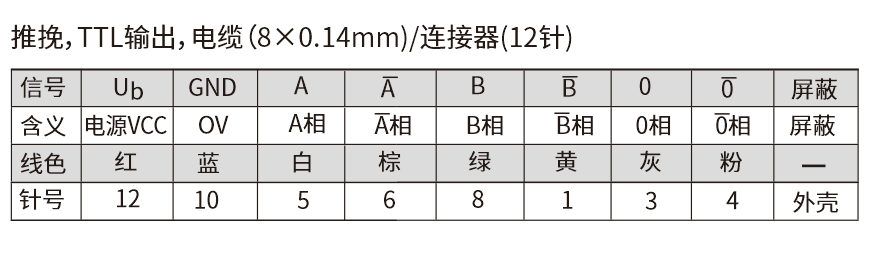

接线图
