FD100.30-42X0

FD100.30-42X00重载绝对值型实心轴编码器，适用于钢铁厂和起重设备等重工行业。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

外径尺寸为42mm，不锈钢外壳

最大轴负载：轴向300N/径向300N

最大分辨率25位

信号输出方式为SSI输出

防护等级为IP67/IP69K

基本参数

外径42mm

轴径10mm

最高转速6000转

最大轴负载轴向 / 径向：300N / 300N

启动转矩＜5Ncm

转动惯量＜30gcm2

电气参数

电源电压5…30VDC

输出信号SSI

输出形式RS422

输出代码二进制 / 格雷码

工作电流＜40mA

最大分辨率单圈13位（8192）；圈数12位（4096）

输出频率0.1…2MBit/s

计数方向通过输入信号可控制计数方向

零位预置通过输入信号可预置零位

电气接口连接器：M12，8针

机械参数

法兰类型同步法兰

材料外壳：不锈钢；法兰：不锈钢；轴：不锈钢

重量约320g

抗振动IEC 68-2-6；300m/s² 10…2000HZ

抗冲击IEC 68-2-27；600m/s² 3ms

环境条件

工作温度﹣40…+85℃

储存温度﹣40…+85℃

防护等级IP67 / IP69K

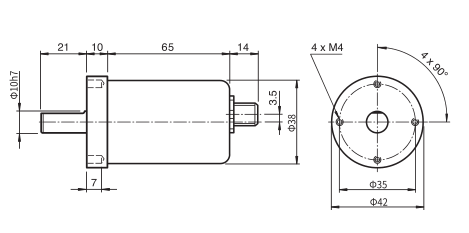

外形尺寸

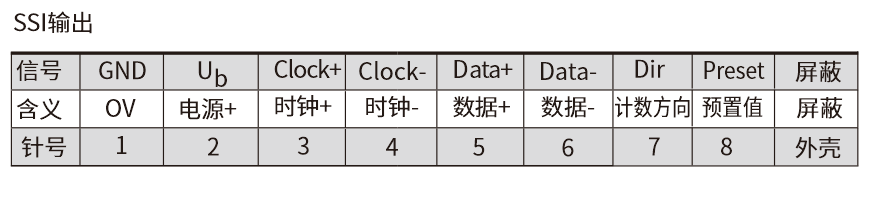

接线图
