FD100.50-05EX0

FD100.50-05EX0拉线式实心轴编码器，直接测量长度和位置。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

小巧型设计,便于安装于狭小空间

信号输出方式为推挽输出和RS422

高测量精度

结构坚固

长寿命

基本参数

外径58mm

轴径常规：6mm，10mm
特定：6mm，8mm，10mm，12mm

最高转速50N/80N：6000转；20N/30N：12000转

最大轴负载轴向 / 径向：50N / 80N

启动转矩＜2Ncm

转动惯量＜25gcm2

电气参数

电源电压10…30VDC

输出信号参考增量型和绝对值型58系列产品对应参数

分辨率200/单圈脉冲数，333.3/单圈脉冲数可选

连接方式连接器或电缆连接

机械参数

法兰类型夹紧法兰 / 同步法兰

材料外壳：铝；法兰：铝；轴：不锈钢

重量约310g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；300m/s² 3ms

拉线盒主要特点短量程，简单型

拉线盒测量范围2m，3m，5m可选

每转有效长度200mm，334.1mm可选

拉线材料不锈钢316L

拉线盒材料ABS

拉绳末端球索

拉力5…15N

使用寿命100万次

环境条件

工作温度﹣30…+80℃

储存温度﹣40…+85℃

防护等级IP65

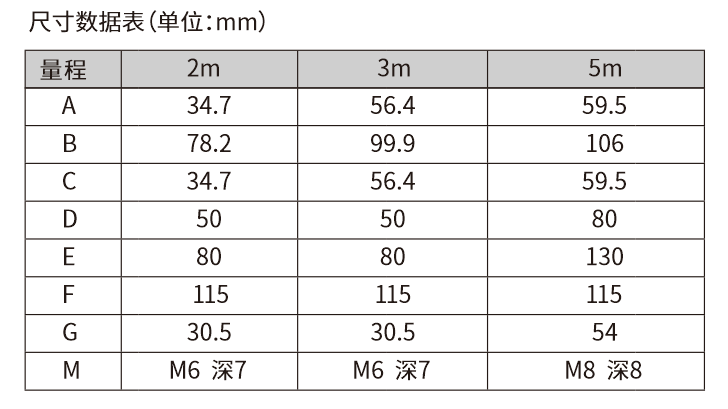

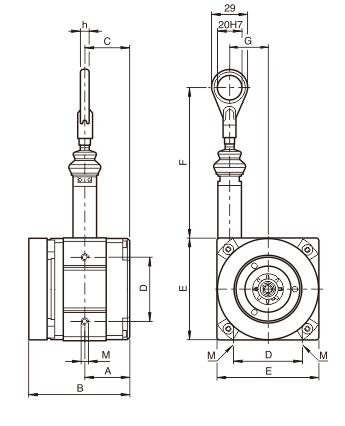

外形尺寸



接线图

连接方式和参数设置等相关内容具体请参照增量型/绝对值型58系列实心轴编码器
