FD100.31-58X0

FD100.31-58X0增量型双输出编码器，可用在伺服电机领域、电梯领域、工业机器人领域、工业自动化控制生产线领域等。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

增量型实心轴双输出编码器

通用外形尺寸，外径尺寸为58mm

最大分辨率可达5000PPR

信号输出方式位推挽输出和RS422

防护等级IP65

短路保护

基本参数

外径58mm

轴径8mm，10mm，12mm

最高转速6000转

最大轴负载轴向 / 径向：50N / 110N

启动转矩＜2Ncm

转动惯量＜25gcm2

电气参数

电源电压10…30VDC；5VDC

输出信号双输出：10…30VDC：推挽；5VDC：RS422

工作电流推挽：30mA；RS422：20mA

分辨率100 , 300 , 360 , 500 , 512 , 1000 , 1024 , 1200 ,
1500 , 1800 , 2048 , 2500 , 3600 , 4096 , 5000

输出频率最大300KHz

电气接口电缆连接：12×0.08mm2,1m
连接器：M23，12针

机械参数

法兰类型夹紧法兰

材料外壳：铝合金；法兰：铝；轴：不锈钢

重量约830g

抗振动IEC 68-2-6；100m/s² 10…2000HZ

抗冲击IEC 68-2-27；300m/s² 3ms

环境条件

工作温度﹣40…+80℃

储存温度﹣40…+85℃

防护等级IP65

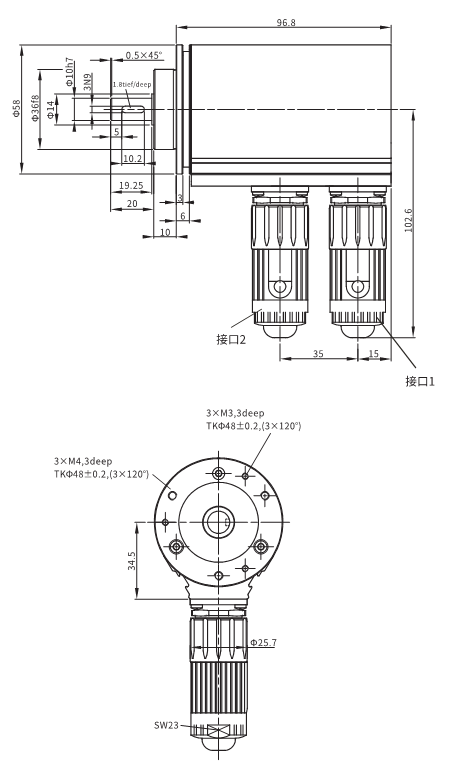

外形尺寸

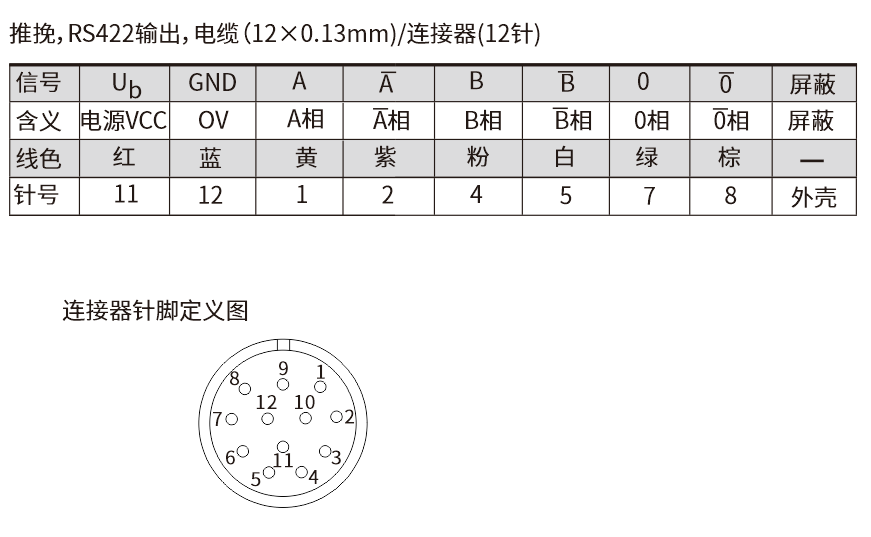

接线图
