FD101.14

FD101.14

FD101.14用来连接电机转动轴和实心轴编码器。

如需详细产品选型,请联系我们 返回
功能及特点

钢制弹簧盘架构

安装简单,弹性好

抑制振动

强制修复轻微径向偏移,连接稳定可靠

基本参数
最大转速12000RPM
额定转矩0.6Nm
最大径向位移±0.3mm
最大轴向位移±0.4mm
最大角度偏差±2.5°
最大紧固扭矩0.8Nm
机械参数
外形尺寸(L×d)22×30
安装方式夹紧法兰
材料法兰:铝;弹簧:工程塑料
重量28g
环境条件
温度﹣10…+80℃

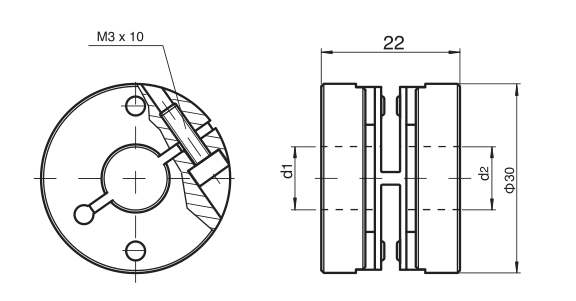

外形尺寸
