FD101.16

FD101.16

FD101.16用来连接电机转动轴和实心轴编码器。

如需详细产品选型,请联系我们 返回
功能及特点

树脂弹簧盘架构

安装简单,弹性好

抑制振动

强制修复轻微径向偏移,连接稳定可靠

基本参数
最大转速5000RPM
额定转矩1Nm
最大径向位移±0.3mm
最大轴向位移±0.3mm
最大角度偏差±5°
最大紧固扭矩1.2Nm
机械参数
外形尺寸(L×d)22×15
安装方式紧固螺丝
材料树脂;铝
重量25g
环境条件
温度﹣30…+80℃

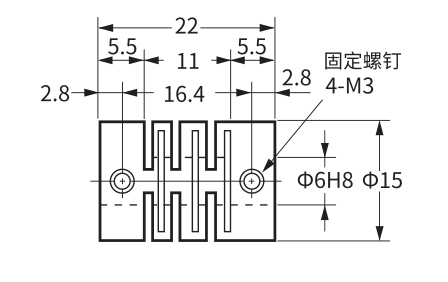

外形尺寸
