PQ02L

PQ02L

PQ02L极小型光电开关,可用在包装、物流、机械制造等领域。

如需详细产品选型,请联系我们 返回
功能及特点

红色激光光源,测量精确

外形尺寸极小,光斑极小。漫反射型仅为1mm(300mm处)

检测金属丝的最小直径可达0.01mm

响应时间非常小,小于0.5ms

带有灵敏度调节旋钮,可以设定测量距离

带有亮通/暗通设定旋钮

带有动作信号输出指示灯和激光状态指示灯

PNP和NPN输出信号可选

基本参数
光斑尺寸对射型:8mm×5.5mm/1m; 16mm×11mm/3m
镜面反射:6mm×6mm/1m ; 18mm×10mm
/4m ; 漫反射:Φ1mm以下/300mm
响应时间小于0.5ms
重复精度对射型:小于0.05mm;其它:小于0.2mm
温漂范围≤10%
光源红色激光,650nm
激光等级Class 1
信号指示橙色LED:输出指示;绿色LED:稳定指示
灵敏度调整可设置,单圈电位器调整
亮通/暗通可设置,亮通(入光动作),暗通(遮光动作)
符合标准IEC60947-5-2,UL508
电气参数
工作电压12…30VDC
信号输出PNP,NPN
电压降≤1.0V(max)
输出电流≤30mA
空载电流≤10mA
残余电流≤100μA
机械参数
标准测量版100×100mm²,白色
抗振动10…55HZ,振幅1.5mm
抗冲击500m/s²
电气接口2m连接电缆
环境条件
工作温度﹣10…+55℃
保存温度﹣25…+70℃
工作湿度<98%RH(25℃时)
防护等级IP67

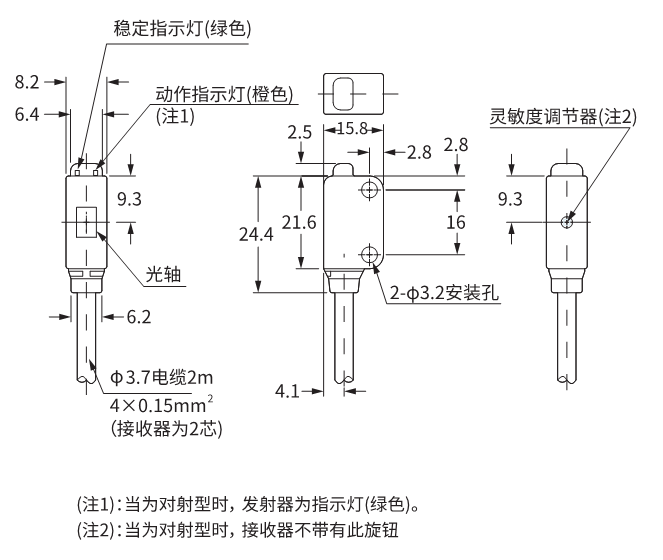

外形尺寸

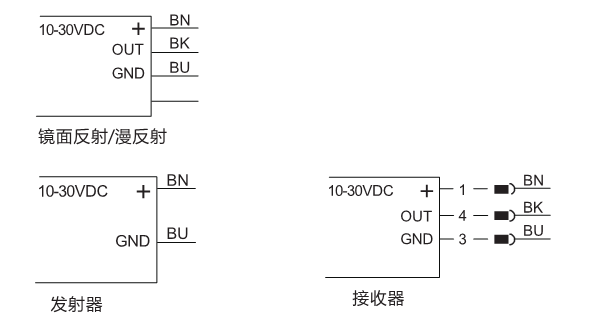

接线图




样本
使用手册
CAD/CAE
资质证书
反光板

标准反光板

反射镜采用丙烯、基座采用ABS材质

使用反光板,检测距离达4m
