PN6

PN6

PN6对射型光电开关,检测距离远,可用在包装、物流、机械制造等领域。

如需详细产品选型,请联系我们 返回
功能及特点

直流电源供电(10...30V DC)

采用可见红光LED

感应距离调节旋钮

动作模式开关可切换

检测距离远,可达15米

带有信号输出指示灯

基本参数
检测距离0…10m
检测极限范围0…15m
光源LED红色
LED光波长620nm
传输信号波形脉冲
开关频率500Hz
响应时间1ms
延时时间300ms
电气参数
工作电压10…30VDC
剩余波纹度0…15%,来自Ub
开路电流0…20mA
数字开关量输出数2光束
电压类型DC
最大开关电流100mA
开关电压低:≤2.0V 高:≥(Ub-2.0V)
开关量输出1晶体管,PNP,亮通
开关量输出2晶体管,PNP,暗通
保护电路反极性保护,短路保护
机械参数
设计双切面圆形
螺纹规格M18×1mm
尺寸(直径×长)18mm×46mm
外壳材料塑料,PC-ABS
镜头盖材料塑料
净重70g
外壳颜色红色
连接电缆2米PUR,黑色,4×0.2mm²
环境条件
工作温度(环境)﹣40…+60℃
保存温度(环境)﹣40…+70℃
防护等级IP67

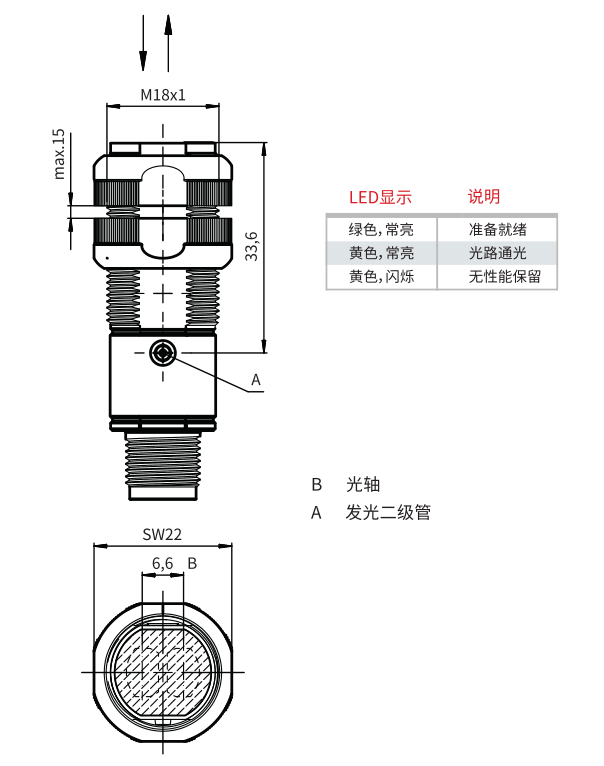

外形尺寸

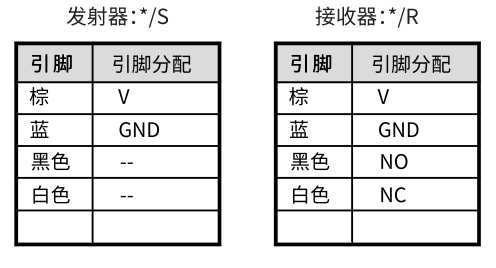

接线图
