TA1-C2102.X

TA1-C2102.X

TA1-C2102.X 两线制圆形温度变送器，应用于Pt100或Ni100传感器温度测量，或者转换线性电阻阻值变化为标准模拟量电流信号。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

2线制，电源和信号共用

输入RTD或Lin.R或TC热电偶信号

输出带电气隔离的4...20mA

高测量精度

尺寸为标准DIN B型通用规格

具有传感器故障状态检测功能

基本参数
输入范围﹣200…850℃（用户指定）
精度优于0.1%的所设量程
信噪比最小60dB
信号动态范围.输入19bit
信号动态范围.输出16bit
响应时间1s（可定制0.3…10s)
电气参数
电源电压8…35VDC
功耗25mW…0.8W
电压降8.0VDC
RTD输入类型Pt100，Pt1000，Ni100，Ni1000
电缆电阻5Ω（最大）
传感器电流＞0.2mA，＜0.4mA
传感器电缆电阻对精度的
影响（3-线）＜0.002Ω/Ω
传感器故障检测Yes
线性电阻最小…最大0…10000Ω
TC热电偶型号B , E , J , K , L , N , R , S , T , U , W3 , LR
冷端补偿（CJC）＜±1.0℃
传感器故障电流：测量时/其它Nom. 33μA / 0 μA
电流输出4…20mA
最小信号范围16mA
负载（@电流输出）（Vsupply-8）/ 0.023Ω
负载稳定性0.01%量程 / 100Ω
传感器故障报警输出3.5…23mA
符合NAMUR NE43标准
的上限/下限电流23mA/3.5mA
更新时间135ms
机械参数
结构尺寸Φ44×20.2mm
重量（大约）50g
导线规格1×1.5mm（2绞线）
螺丝端子力矩0.4Nm
抗振规格IEC 60068-2-6
环境条件
工作温度﹣40…+85℃
标定温度20…28℃
相对湿度＜95%RH（无冷凝）
防护等级（外壳/端子）IP68 / IP00

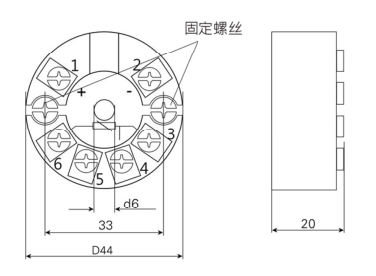

外形尺寸

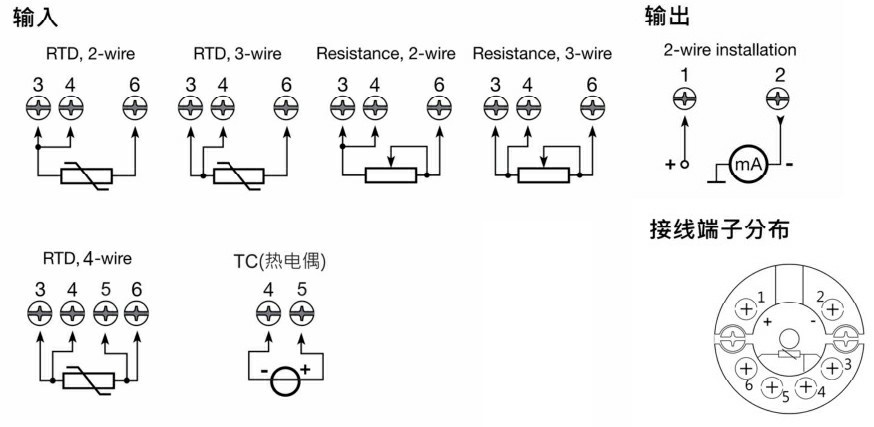

接线图
