PQ01C

PQ01C

PQ01C超薄型光电开关，主要应用于狭小空间内微小物体的检测，可用在电子、半导体、印刷机械、机器人等领域。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

超薄型外形设计，仅有3.6mm厚

漫反射型、对射型可选

响应速度小于1ms

适合狭小安装空间，如电子、半导体、印刷等行业

使用可见红光光源

线缆连接

抗干扰能力强

基本参数
检测距离对射型：500mm
漫反射：30mm
响应时间≤1ms
光源直径（漫反射）15mm处直径2mm圆形光斑
30mm处直径3mm圆形光斑
黑白段差（漫反射型）动作距离的15%以下
最小检测物体1mm以上不透明物体
电气参数
工作电压12…24VDC
残余电压≤15% DC
开路电流≤30mA
保护电流1.2倍
输出电流≤100mA
信号电压≤2V
输出方式PNP or NPN , NO or NC
电容性负载≤0.2μF
VDE安全等级Ⅲ
机械参数
安装固定M2螺母固定
连接方式4线
电缆2m
产品尺寸20.5×13×3.6mm (L×W×H)
外壳材质ABS塑料
环境条件
工作温度﹣25…+55℃
存储温度﹣30…+70℃
防护等级IP66

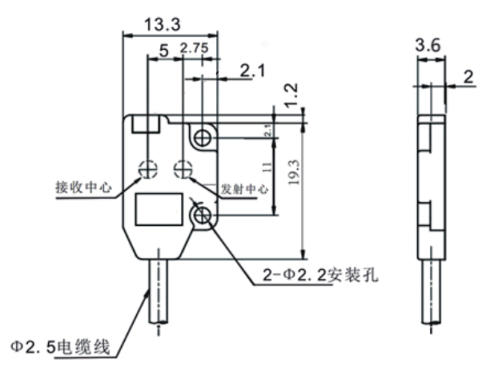

外形尺寸




接线图
