TA2-E1102.X

TA2-E1102.X

TA2-E1102.X方形通用温度变送器，可应用于通过RTD或TC传感器执行线性电子温度测量，或转换线性电阻阻值变化为标准模拟量电流/电压信号，或用于2线制变送器的供电电源和信号隔离器，或标准模拟量信号输出，或模拟量信号电气隔离，以及浮地信号的测量。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

2线制供电＞16V

输入：RTD，TC，Ohm，电位器，电流和电压信号

电流和电压输出（电流输出0...23mA，电压输出0...10VDC）

交直流通用电源供电

优秀的EMC电磁兼容性及噪声抑制功能

基本参数
精度优于0.1%的所设量程
信噪比最小60dB（0...100KHz）
温度输入(0...90%，100...10%)1s
电气参数
电源电压21.6…253VAC 50…60Hz 或 19.2…300VDC
熔断器400mA SB / 250VAC
最大功耗2.0W
最大部功耗2.0W
RTD输入类型Pt10/20/50/100/200/250/300/400/500/1000；
Ni50/100/120/1000；Cu10/20/50/100
电缆电阻50Ω最大
传感器电流额定0.2mA
传感器电缆电阻对精度的
影响（3-/4-线）＜0.002Ω/Ω
传感器故障检测有
传感器短路检测＜15Ω
电流输入测量范围0…23mA
电流输入可调测量范围0…20mA和4…20mA
输入电阻额定10MΩ
传感器故障检测：4…20mA回路断线是的
电压输入测量范围0…12VDC
可设定测量范围0 / 0.2…1.0 / 1…5.0 / 2…10VDC
线性电阻输入最小…最大0…10000Ω
电位器输入最小…最大10Ω…100KΩ
TC输入 热电偶型号B ,E , J , K , L , N , R , S , T , U , W3 , W5 , LR
冷端补偿(CJC)，通过内置传感器的连接器5910实现外部补偿20…28℃ ±1℃，﹣20…20℃/28…70℃ 2℃
冷端补偿(CJC)，通过内置传感器实现内部补偿±(2.0℃+0.4℃*△t)
传感器故障电流：测量时/其它额定2μA / 0μA
电流输出0…23mA
可设定信号范围0/ 0.2…1； 0/1…5；0 / 2…10；1…0.2/0；
5…1/ 0；10…2/0V
负载（@电流输出）800Ω
负载稳定性0.01%所设量程 / 100Ω
传感器故障报警输出0 / 3.5 / 23mA /无
符合NAMUR NE43标准
的上限/下限电流23mA/3.5mA
输出限值 4…20和20…4mA信号3.8…20.5mA
输出限值 0…20和20…0mA信号0…20.5mA
电流限制28mA
电压输出信号范围0…10VDC
负载（@电压输出）500KΩ
所设量程当前所选的测量范围
机械参数
结构尺寸109×23.5×104mm(高×宽×深)；当安装了
4501/451X时,109×23.5×116/131mm(高×宽×深)
重量（大约）155g ; 当包含4501/451X时，为170g/185g
导线规格0.13×2.08mm²/AWG（26…14绞线）
螺丝端子力矩0.5Nm
抗振规格IEC 60068-2-6
2…13.2Hz±1mm
13.2…100Hz±0.7g
环境条件
工作温度﹣20…+60℃
存储温度﹣20…+85℃
标定温度20…28℃
相对湿度＜95%RH（无冷凝）
防护等级（外壳/端子）IP20

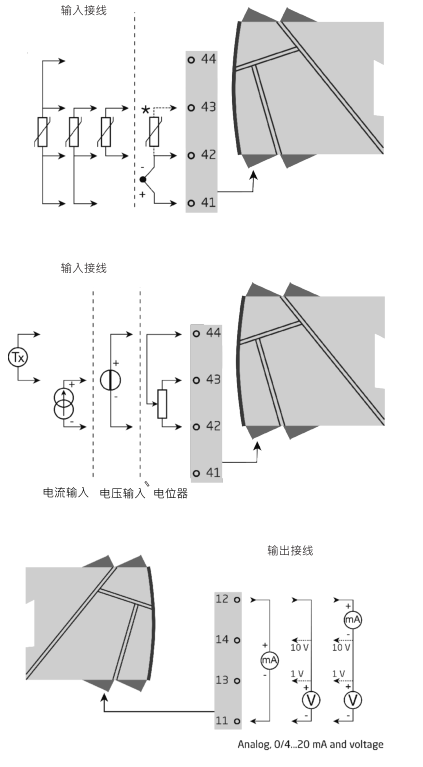

接线图
