FD63EC

FD63EC

FD63EC平板型磁致伸缩位移传感器是一款性价比比较高的平板型产品， 适合安装在机器表面，或者一些狭小的外部空间中。可用在流体动力、橡胶、木材、食品、汽车、注塑、能源等领域。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

超高性价比，平板型传感器

最高分辨率可达5μm

模拟量输出

绝对位置量输出，起止位置全量程可调，不受掉电影响

铝型材全封闭设计，防护等级IP65

悬浮磁铁非接触式测量，永不磨损

运行可靠，核心部件均经过冲击、振动、EMC测试

基本参数
测量数据位移
有效行程EC1：25…2500mm，其他根据需要定制
EC2/EC3：50…2500mm，其他可根据需要定制
分辨率EC1: 12位D/A或满量程的0.025% (最小100μm)
EC2: 14位D/A或满量程的0.0065% (最小10μm)
EC3: 16位D/A或满量程的0.0015% (最小5μm)
非线性度EC1: ＜满量程的±0.05%
EC2: ＜满量程的±0.03%
EC3: ＜满量程的±0.02%
重复精度EC1：＜±0.1mm
EC2/EC3：＜满量程的±0.005%
迟滞＜10μm
更新时间EC1：1ms；EC2/EC3：1ms (量程≤1m)
2ms (1m＜量程≤2m)；3ms (2m＜量程≤3m)
电气参数
供电电压24VDC±20%
功耗＜80mA
极性保护最大-30VDC
超压保护最大36VDC
绝缘电阻＞10MΩ
绝缘强度500V
输出电流EC1/EC3: 4…20或20…4mA(最小/最大负载0/500Ω)
EC2:0…20mA或4…20mA(最小/最大负载0/500Ω)
输出电压0…10VDC或0…5VDC (最小负载电阻≥10KΩ）
机械参数
磁环速度任意
测杆材质铝成型外壳
出线连接直出电缆、航空插座
安装EC1/EC2：任意方向，夹片安装
EC3：可移动固定夹片
位置磁铁EC1：滑块磁铁；EC2：方块磁铁、梯形磁铁
EC3：C型磁铁、梯形磁铁
环境条件
工作温度EC1：-40…+75℃；EC2/EC3：-40…+85℃
工作湿度湿度90%，不能结露
温度系数＜30ppm/℃
冲击指标50g（EC1/EC2：11ms；EC3：6ms）
振动指标EC1/EC2: 10g/10…2000Hz；EC3: 20g/10…2000Hz
防护等级IP65

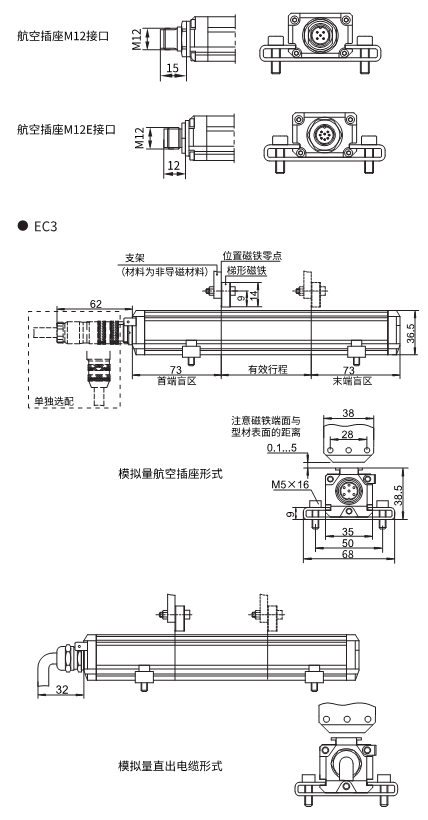

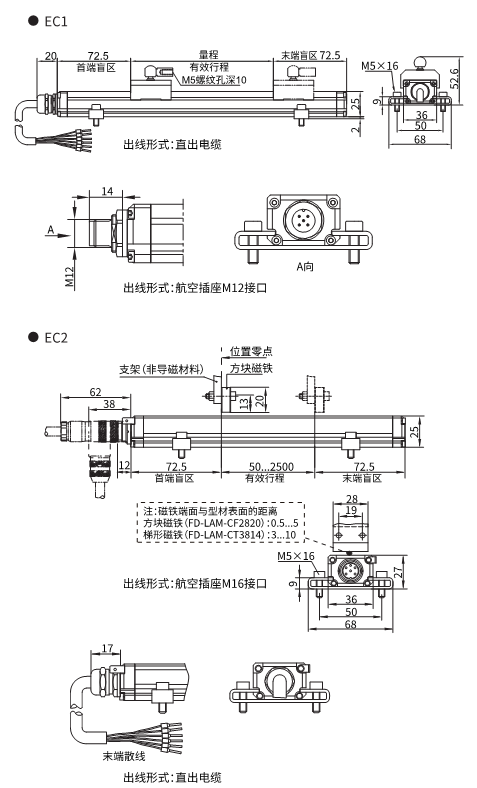

外形尺寸

EC尺寸图1.png EC尺寸图1.png

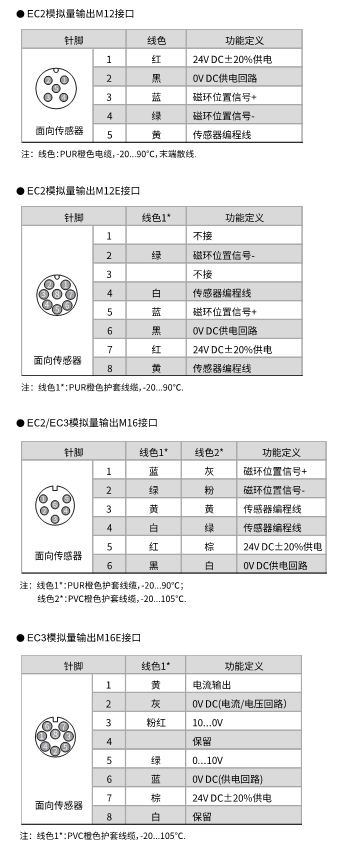

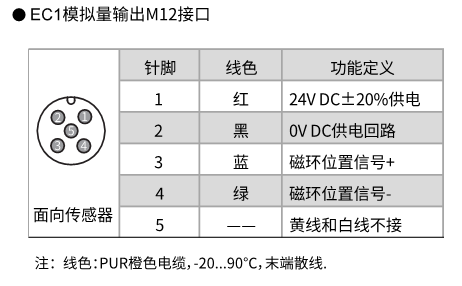

接线图






样本
使用手册
CAD/CAE
资质证书
