FD63EM

FD63EM

FD63EM系列不锈钢导杆式磁致伸缩位移传感器是一款性价比较高的产品， 适合安装在液压油缸内中。 两种精度可选，可用在食品、汽车、注塑、流体动力、橡胶机械、木材加工、能源等领域。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

超高性价比， 不锈钢导杆式结构， 适合液压缸内使用

最高分辨率可达5μm

模拟量输出、SSI输出、Modbus-RTU输出

绝对位置量输出，起止位置全量程可调，不受掉电影响

不锈钢导杆可耐压35MPa， 坚固耐用， 防护等级IP67

悬浮磁铁非接触式测量，永不磨损

运行可靠，通过冲击、振动、EMC测试

基本参数
测量数据模拟量接口 / SSI 接口：位置磁环
Modbus 接口：位置磁环或位置浮球
有效行程EM1：25...2500mm，其他可根据需要定制
EM2：25...5500mm，其他可根据需要定制
模拟量接口：
分辨率5 / 10 / 20 / 40 / 50 / 100μm
非线性度最小±50μm或者＜±0.01%F.S
重复精度最小±5μm或者＜±0.001%F.S
更新时间行程：300 750 1000 2000 5000 mm
频率：3.7 3.0 2.3 1.2 0.5 KHz
Modbus-RTU接口：
分辨率EM1：最小10μm；EM2：≤10μm
通讯速率EM1：1200 / 2400 / 4800 / 9600 / 19600 / 38400
/ 57600 /115200 bps
EM2：4800 / 9600 / 19600 / 38400 / 57600 /
115200bps
校验方式EM1：空/奇校验/偶校验；EM2：偶校验
温度功能参数EM1：工作温度分辨率0.25℃；工作温度精度≤1℃
SSI接口：
测量个数1个
数据格式二进制或格雷码
数据长度24/25/26位
传输速率50KBD...1MBD
线长：＜3 ＜50 ＜100 ＜200 ＜400 m
速率：1000 ＜400 ＜300 ＜200 ＜100 KBD
工作模式异步
电气参数
供电电压EM1：模拟量接口：24VDC±20%(四线制) ; 24/12V
DC±20%(二线制) ；Modbus 接口：9...30VDC
EM2：模拟量接口：24VDC±20% / 12VDC
20%；Modbus / SSI 接口：24VDC±20%
功耗EM1: ＜80mA
EM2 : 模拟量接口＜100mA ; Modbus/SSI＜80mA
极性保护最大-30VDC
超压保护最大36VDC
绝缘电阻＞10MΩ
绝缘强度500V
模拟量接口：
输出电流4...20mA或0...20mA(最小/最大负载0/500Ω)
输出电压EM1 : 0...10VDC 或 0...5VDC(最小负载电阻≥10KΩ)
EM2 : -5...5VDC 或 -10...10VDC(最小负载电阻
≥10KΩ)
机械参数
电子仓304L不锈钢
测杆材质SSI 接口：304L不锈钢 ；其余：304L/316L不锈钢
外杆耐压35MPa/70MPa（峰值）（测杆直径Φ10）
安装任意方向，螺纹安装（螺纹规格可选）
出线连接EM1：直出电缆、航空插座 (M12连接器)
EM2：模拟量接口：直出电缆、航空插座 (M16连接
器)Modbus/SSI 接口：直出电缆、航空插座
(M12连接器)
螺纹接口SSI : M18×1.5 / M20×1.5/3/4″-16UNF-3A(可定制)
位置磁铁模拟量接口：各种环形磁铁
Modbus接口：各种环形磁铁或浮球
SSI接口：标准磁铁及各种环形磁铁
磁环速度任意
环境条件
工作温度SSI 接口：﹣40...﹢85℃；其余：﹣40...﹢75℃
工作湿度湿度90%，不能结露
温度系数模拟量接口 / SSI接口：＜30ppm/℃；
Modbus-RTU接口：EM1：＜10ppm/℃
冲击指标SSI 接口：100g（6ms）；其余：50g（6ms）
振动指标15g/10...2000Hz
防护等级EM1：IP67；EM2：直出线方式IP68，插座方式IP67

外形尺寸

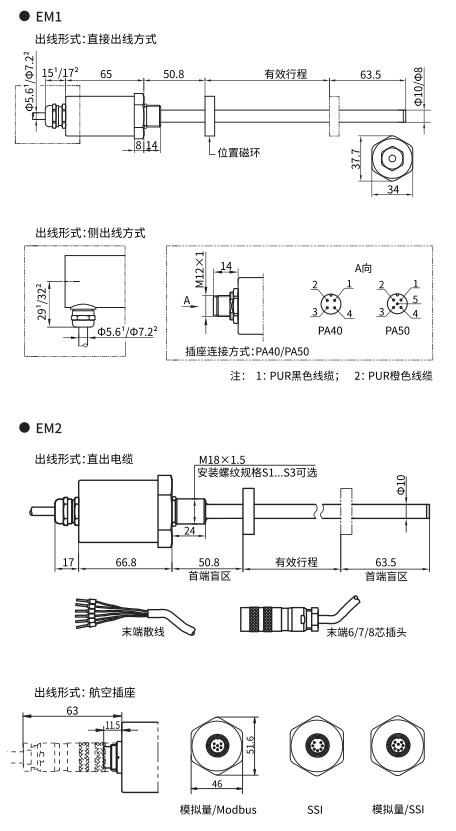

EC尺寸图1.png EM尺寸图.jpg

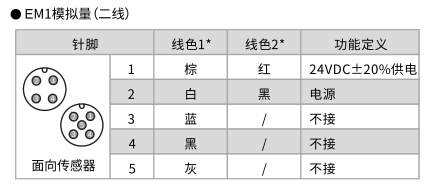

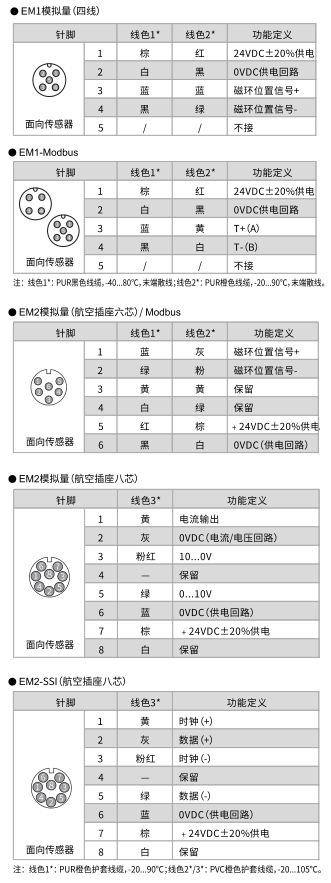

接线图








样本
使用手册
CAD/CAE
