FD-L1C25

FD-L1C25

FD-L1C25型激光测距传感器是一种光学距离传感器，适用于对固定或移动的物体距离测量。
型号示例：FD-L1C25-T1AM12.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

测量范围达25m

使用红色1级激光束，对人眼安全

供电电压18V...30V

推挽开关量输出和模拟量输出可配置

测量模式多样，可根据要求进行设置

具有瞬态保护、极性反转保护、输出短路保护功能

基本参数
测量范围0.1…25m
测量精度≤±25mm
分辨率1mm
温度漂移≤±2mm/K
测量模式和响应时间快速模式：15ms；标准模式：50ms；
精度模式：200ms；高精度模式：1000ms
个性化模式：3.4…1020ms; 异常值抑制: 17…1020ms
激光等级class 1
测量激光波长658nm（红色可见光）
脉冲持续时间6ns
最大输出功率（峰值）391mW
光斑4m距离处约1mm×7mm
电气参数
供电电压18…30VDC
残余纹波≤15% of UB
开路电流≤150mA
信号电压高/低≥（UB-2V）/≤2V
开关量输出推挽开关输出，推挽开关输出不能并联
模拟量输出电压：1…10V/0…10V，RL≥2KΩ
电流（出厂设置）4…20mA，RL≤500Ω
保护电流瞬态保护，极性反转保护，所有输出的短路保护
机械参数
外壳材料塑料
光学封面玻璃
连接类型M12连接器，可旋转90°
连接电缆，2000mm： 133g
重量M12连接器：70g；
连接电缆，2000mm，导线截面5×0.14mm²；
连接电缆，200mm，带M12连接器
环境条件
工作环境温度﹣40…+50℃
存储环境温度﹣40…+70℃
VDE防护等级Ⅲ
防护等级IP67
标准应用IEC 60947-5-2

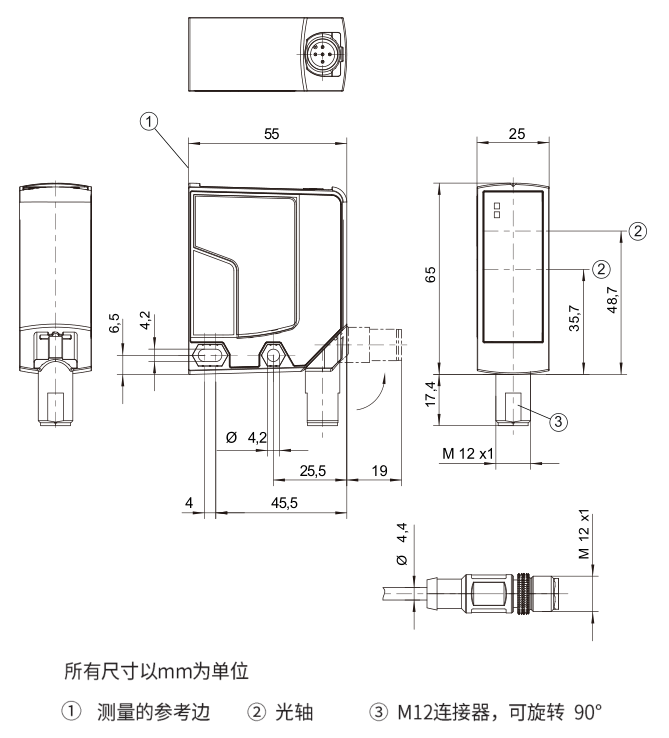

外形尺寸

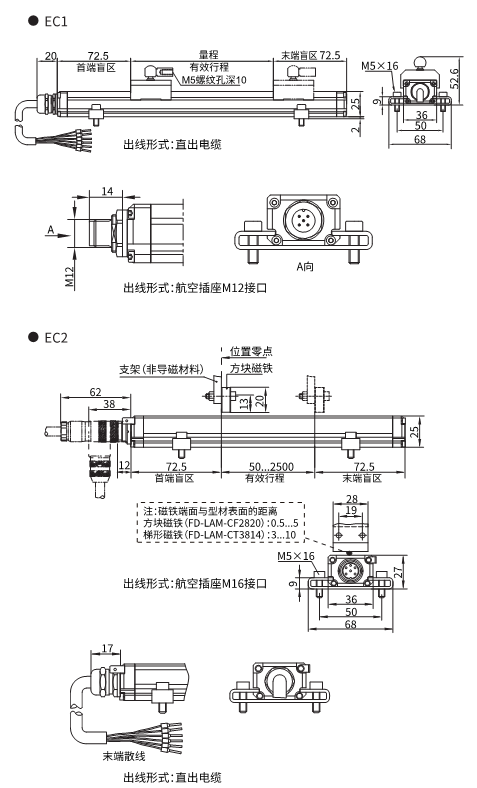

EC尺寸图1.png 1678417870030.jpg

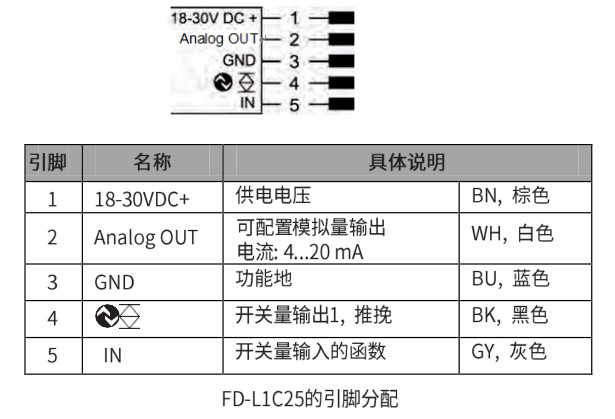

接线图
