FD−L200T（模拟量）

FD−L200T（模拟量）

FD-L200T型激光测距仪专门用于对固定或移动的物体进行位置测量。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

自然物体表面可达100m，带反光板可达450m

白色表面精度可达±2mm，自然表面±3mm

模拟量4...20mA，标配RS422，RS485接口

工作电压范围大，可从12V到30V范围内变动

特殊的防护套，能适应恶劣的工作环境

使用II类安全可见激光束，易于瞄准被测物

坚固，紧凑的外壳，易于安装，防护标准IP67

基本参数
测量范围0.05…100m，带反光板可达450m
测量精度±2mm（白色表面，+15℃...+30℃）
±3mm（自然表面，+15℃...+30℃）
±5mm（-10℃...+50℃）
分辨率0.1mm
重复性±0.7mm
测量激光波长650nm（红色），光束发散角：0.16 x 0.6
mrad，功率≤1mW
激光等级2级，符合 IEC / EN 60825 -1：2014标准
激光角度误差＜1°
电气参数
供电电压/功耗12…30VDC，0.15A/0.2A
通讯接口1RS422
通讯接口2可编程模拟量输出（4…20mA）
通讯接口3可编程数字量输入/输出
数字输入高电平: 9VDC＜UDI1＜30VDC ; 低电平: DI1＜2VDC
EMCIEC/EN 61000-6-4 / 61000-6-3；
IEC/EN 61000-6-2 / 61000-6-1
机械参数
连接器12芯连接器
传感器尺寸280×154×170mm（L×W×H）
重量4Kg
环境条件
工作温度﹣10…+60℃（超过50℃使用水冷）
存储温度﹣20…+70℃
抗冲击10g/6ms，DINISO 9022-3-31-01-1
防护等级IP67，铝壳
平均使用寿命50000小时，使用温度 +25 °C
冷却参数气冷+空气吹扫； 水冷+空气吹扫
气压5...15PSI；流量：28...140L/min
水压5...10PSI；流量：0.2...03L/min

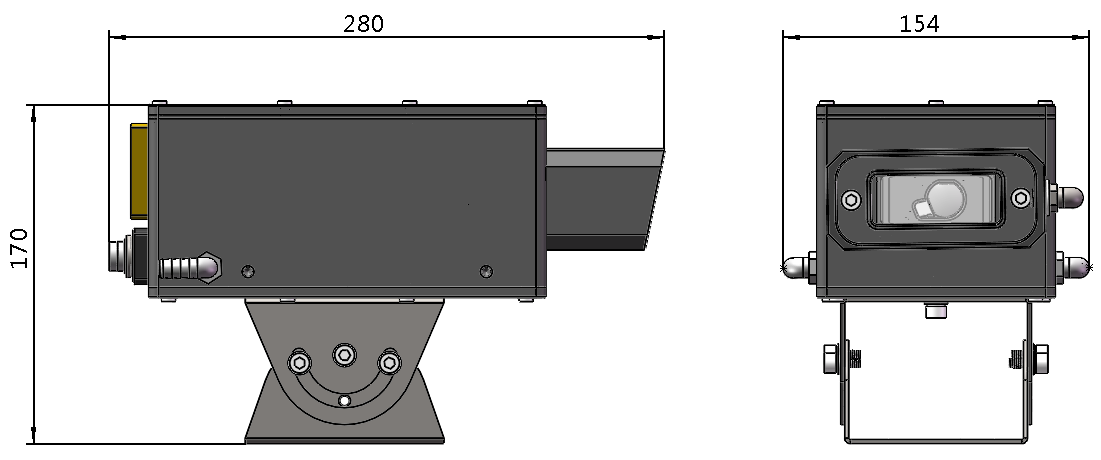

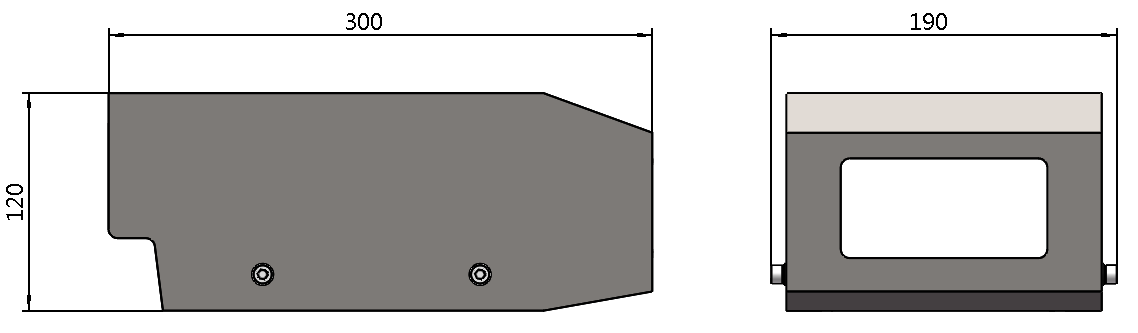

外形尺寸





单位：mm

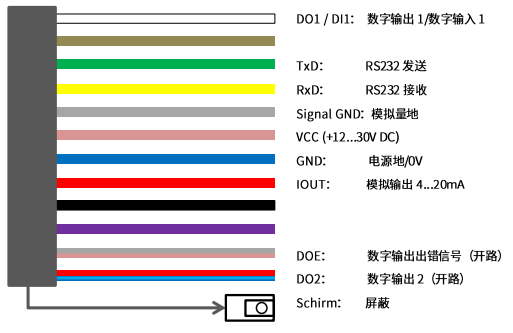

接线图
