FD−L200T（SSI接口）

FD−L200T（SSI接口）

FD-L200T型激光测距仪专门用于对固定或移动的物体进行位置测量。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

自然物体表面可达100m，带反光板可达450m

白色表面精度可达±2mm，自然表面±3mm

SSI输出信号

工作电压范围大，可从12V到30V范围内变动

特殊的防护套，能适应恶劣的工作环境

使用II类安全可见激光束，易于瞄准被测物

坚固，紧凑的外壳，易于安装，防护标准IP67

基本参数
测量范围0.05…100m，带反光板可达450m
测量精度±2mm（白色表面，+15℃...+30℃）
±3mm（自然表面，+15℃...+30℃）
±5mm（-10℃...+50℃）
分辨率0.1mm
重复性±0.7mm
测量时间20ms白色表面（50HZ)
测量激光波长650nm（红色），光束发散角：0.16 x 0.6
mrad，功率≤1mW
激光等级2级，符合DINEN 60825 -1 : 2007 (EC825-1)标准
激光角度误差＜1°
电气参数
供电电压/功耗12…30VDC
功耗：待机时＜0.4W，测量时3.6W（24V)
通讯接口1SSI通讯，二进制或格雷码，MSB优先（可配置）
传播速率：83KHZ….1 MHz, 视电缆长度而定
信号输入到信号输出差分信号(RS422)， 25bit
（24位数据位+1位错误位）
500V电气隔离的信号输入
通讯接口2RS232 最大波特率：115200
通讯接口3RS422接口不能与SSI接口同时使用
最大驱动负载：≥ 100 Ω
数字输入高电平: 9VDC＜UDI1＜30VDC ; 低电平: DI1＜2VDC
EMCEN 61000-6-2，EN55011
机械参数
连接器15芯连接器
传感器尺寸357×255×78mm（L×W×H）
重量1.9Kg
环境条件
工作温度﹣10…+80℃（超过50℃使用水冷）
存储温度﹣20…+70℃
抗冲击10g/6ms，DINISO 9022-3-31-01-1
防护等级IP67，铝壳
平均使用寿命30000小时，使用温度 +25 °C
冷却参数气冷+空气吹扫； 水冷+空气吹扫
气压5...15PSI；流量：28...140L/min
水压5...10PSI；流量：0.2...03L/min

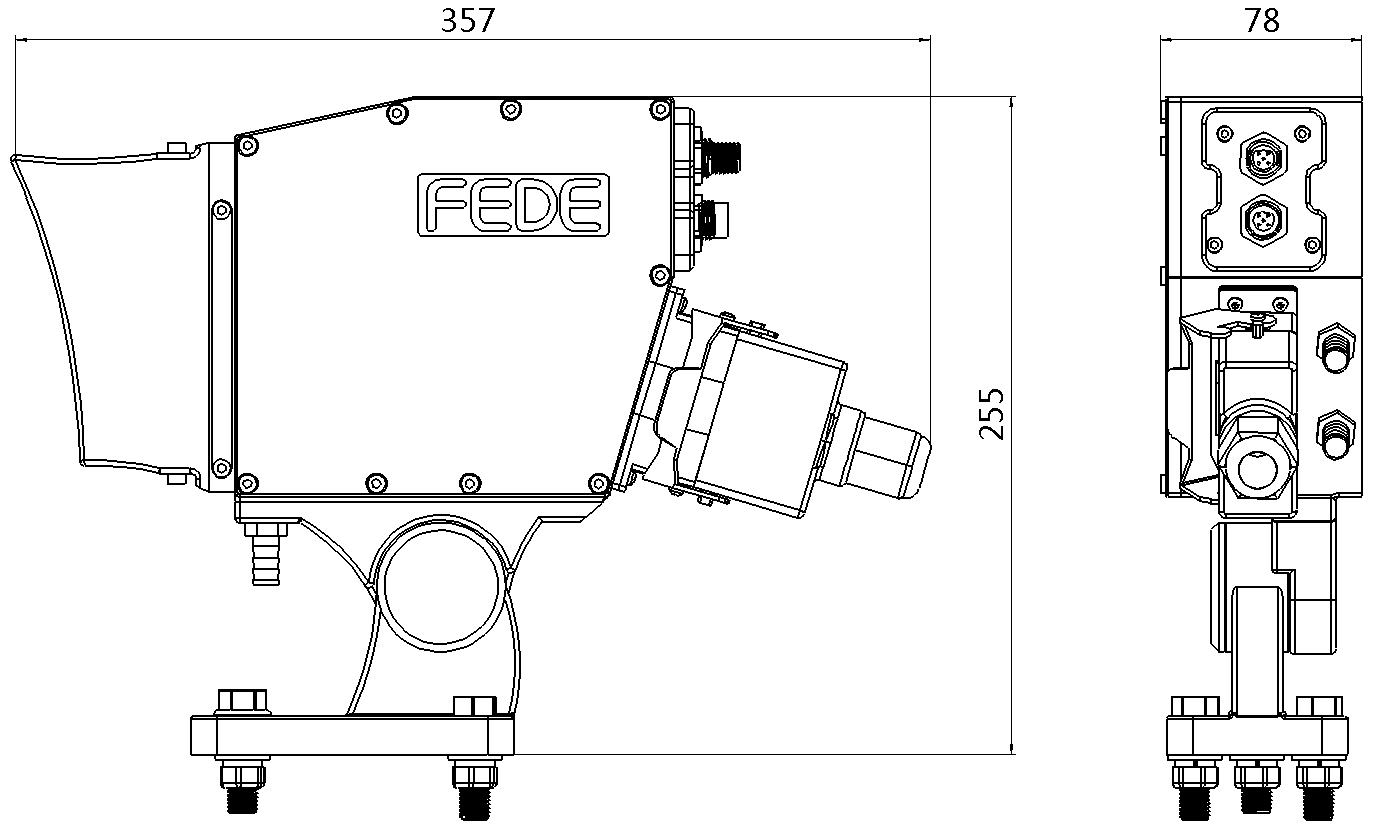

外形尺寸





单位：mm

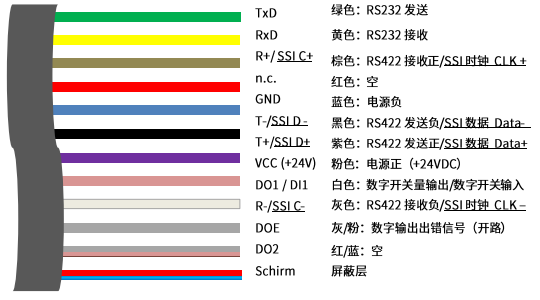

接线图
