PQ08B

PQ08B

PQ08B光电开关应用于通用各行业，如包装、物流、机械制造等领域。
型号示例：PQ08B.11PS2Y.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

背景抑制型、镜面反射，对射种类齐全

长距离PQ08B.43型，检测距离达100cm

增强的发射光束，有效应对大雾等恶劣环境

镜面反射型，盲区可小至只有1cm

直流供电，或交直流供电电源可选

直流供电型的连接器接头可旋转，方便安装

电缆或连接器可选

防护等级IP67

基本参数
检测距离对射型：70m
镜面反射型（带反光板）：0.01…12m
背景抑制型：长距离250…1000mm / 中距离150…
500mm / 短距离100…300mm
光源红光LED
响应时间DC型：对射型/镜面反射型: 0.5ms max.
背景抑制型长距离：3ms max.
背景抑制型中距离/短距离：2ms max.
AC/DC型：15ms max.
滞后现象DC型：
背景抑制型长距离: 15% max
背景抑制型中距离/短距离: 5% max
AC/DC型：
背景抑制型长距离: 20% max
背景抑制型中距离/短距离: 5% max
灵敏度调节2圈调节器
指示灯输出指示灯 (橘色LED) / 稳定指示灯 (绿色LED)
电气参数
工作电压DC型：10…30V DC±10%
AC/DC型：24..240VDC±10%，24…240VAC±
10%,50/60Hz
消耗电流DC型：35mA max.
AC/DC型：【对射型: 3VA max.(class A) /4VA
max.(class B)；镜面反射型/背景抑制型: 2VA
max.(class A) / 2.5VA max.(class B) 】
开关量输出DC型：PNP或NPN集电极开路，≤100mA / 30VDC
(残余电压1.8V max)
AC/DC型：
继电器输出 DC30V 2A/AC 250V 3A max
常开/常闭模式DC型：常开 (入光动作) /常闭 (遮光动作)可选
AC/DC型：常开 (入光动作)
机械参数
材质壳体：ABS（含玻璃纤维）
前面板：PC(镜面反射型采用PMMA）
防护等级IP67
环境条件
环境温度/湿度﹣25…+55℃/35…85%RH（无冷凝）
储存温度/湿度﹣40…+70℃/35…95%RH
环境照度阳光≤10000lux，白炽灯照射≤3000lux

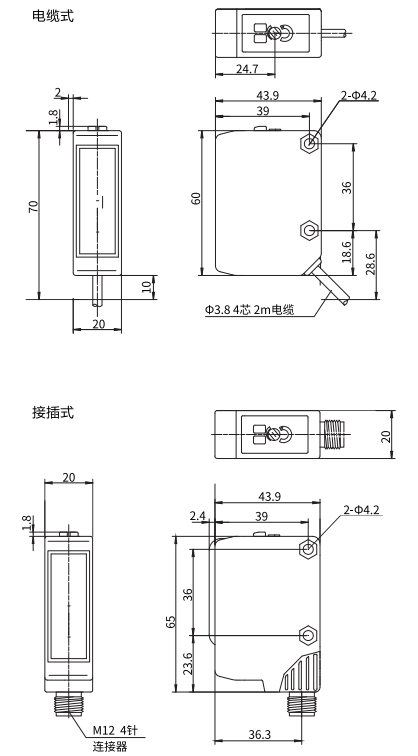

外形尺寸

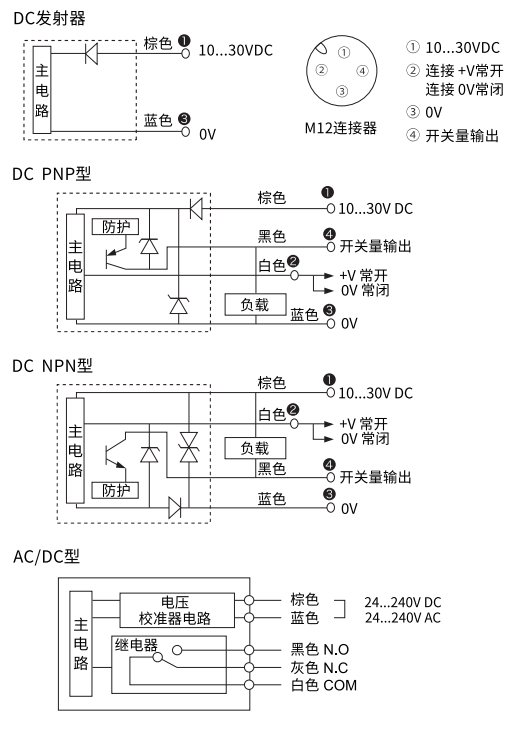

接线图
