PA246差压

PA246差压

PA246侧装双法兰压力变送器，主要应用在苛刻的流程工业环境中测量差压的场景，如冶金、石油、化工、铸造、有色金属等行业。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

最大量程可达10MPa，具备更好的稳定性

采用高精度单晶硅压力传感器

侧面双法兰安装，H结构法兰+凸面法兰连接

双膜片过载保护功能

输出信号电流/通讯可选

显示表头可355°旋转

抗强冲击、强振动、强腐蚀

基本参数
压力类型差压
量程范围测量范围40KPa…10MPa可选（最小为10KPa）
精度等级传感器：±0.065%量程上限；整机：±0.2%量程上限
阻尼时间电子线路部件阻尼时间：0…100s可调（默认值0）
隔离膜片阻尼时间：≤0.2s
断电后重启时间≤6s
电气参数
供电电源4…20mA：10.5…55VDC
4…20mA+HART：16.5…55VDC
MODBUS/RTU/RS485：12…32VDC
功耗＜500mW，24VDC，20.8mA
输出信号4…20mA ; 4…20mA+HART ; MODBUS/RTU/RS485
绝缘电阻≥20MΩ，100VDC
EMC兼容性IEC61000-4-2/3/4/5/6/8
机械参数
隔离膜片材质可选不锈钢316L，哈氏合金C-276，钽膜片、衬四
氟，镀金膜片
隔离填充液硅油或惰性填充液
接线盒材质铝合金
过程连接螺纹/316L
密封方式O型环，聚四氟乙烯
重量约4Kg（无安装支架、过程连接配件）
安装支架附件可选
环境条件
耐振动＜0.1%量程上限，GB/T1827.3/IEC612983-3
使用温度不带显示：-40…85℃；带显示：-20…70℃
存储温度不带显示：-40…110℃；带显示：-40…85℃
环境湿度5…100%RH
防护等级IP67
防爆等级ExdIICT6

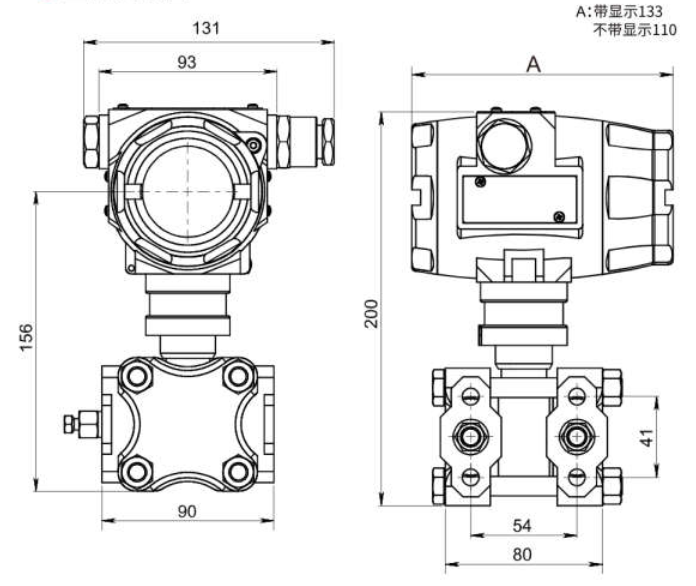

外形尺寸
