FD-LDA2

FD-LDA2

FD-LDA2激光测距适用各种物体的检测，即使透明物体也能检测。具备标准应用模式、高反光物体检测模式、低反射率超薄物体或透明物体的检测等多种模式，满足不同的场景应用。
型号示例：FD-LDA2.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

红色1级激光光源，三角测量原理

35...500mm多种距离可选

最高0.1%线性度

最小0.1mm重复精度

响应时间可调整

开关量，模拟量，485输出可选

带有距离显示

基本参数
检测距离35…100mm；35…200mm；50…500mm
线性度±0.1%F.S.；±1%F.S.
重复精度35...100mm: 0.1mm；100...200mm: 0.3mm
50...200mm: 0.3mm；200...400mm: 1mm
400...500mm: 3mm
标准段差35...100mm: 1mm；100...200mm: 3mm
50...350mm: 3mm；350...500mm: 5mm
光点直径100mm时: 约Φ0.3mm；200mm时: 约Φ0.5mm
500mm时: 约Φ1.2mm
光源红色激光（波长650nm)，安全1类激光
响应时间2ms(HSP) / 10ms /50ms 可切换
定时器延时关闭 / 接通延时 / 断开延时 / 单次
指示灯DTUM指示灯：红色LED，STAB指示灯：黄绿色
LED，输出：橙色LED
电气参数
电源电压12…24V DC
消耗电流空载除外，24VDC时18mA以下，12VDC时34mA以下
输出动作LIGHT_ON / DARK_ON，可切换
控制输出• 开关量版本 PNP输出和NPN输出 • RS485版本（多站点通信：最多4台） PNP+RS485输出 NPN+RS485输出 • 模拟量版本： PNP+模拟量输出 NPN+模拟量输出
保护电路电源逆接保护、电源浪涌保护、输出过电流保护、
输出浪涌保护、输出逆接保护
机械参数
材料外壳：锌铸件（镀镍铬）；指示灯盖和按钮：PC；
显示屏:PMMA；电缆：PVC
重量80g
环境条件
使用环境温度﹣20…+45℃（无冻结）
使用环境湿度35%...85%RH（无凝结）
使用环境照度白炽灯：10000lux 以下；阳光：20000lux 以下
外壳防护IP67
耐冲击性1000m/s² X、Y、Z各方向6次
耐振动性10至55Hz双振幅1.5mm，X、Y、Z各方向2小时

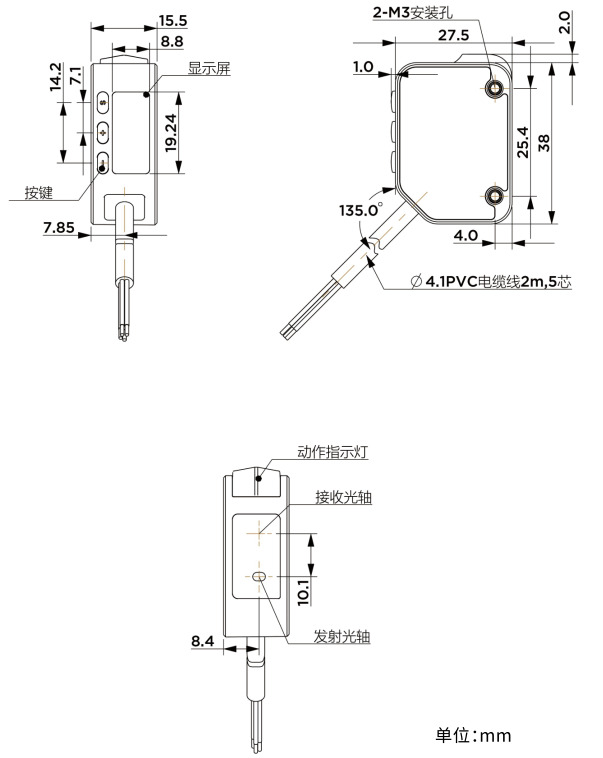

外形尺寸

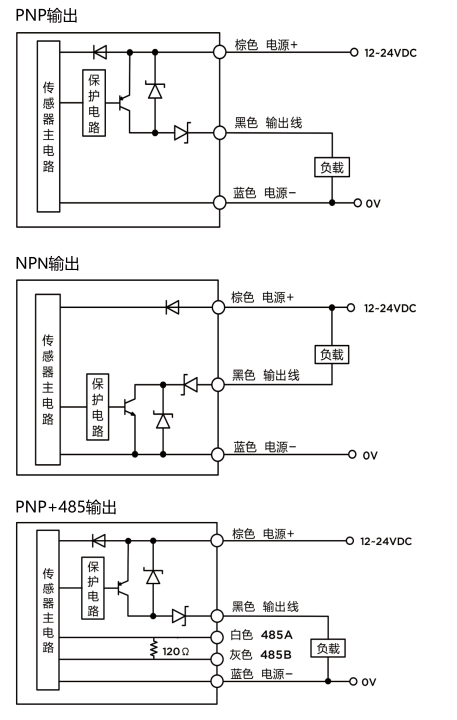

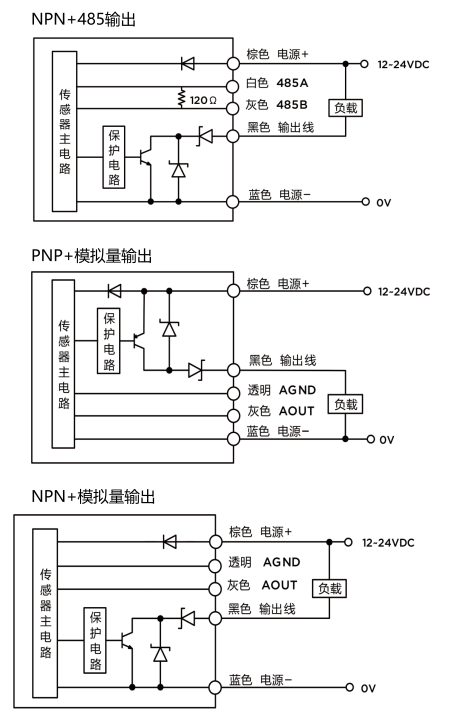

接线图
