FD-LDT8

FD-LDT8

FD-LDT8小型激光位移传感器专门用于高精度测量，量程大的场合。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

量程大，最大可至1500mm

精度高，最高可至±0.06%F.S

输出模拟量电流或电压可设置

可选RS485通讯或以太网通讯

带开关量输出

具备短路保护及电源接反保护

基本参数
测量范围40mm（30…70）/100mm（40…140）
200mm（50…250）/500mm（100…600）
900mm（100…1000）/1350mm（150…1500）
安装距离48mm/65mm；70mm/100mm/130mm
130mm/180mm/240mm；350mm/500mm
500mm/700mm/1000mm；1500mm
线性精度（F.S)±0.06% / ±0.07% /±0.09% / ±0.1% / ±0.2%/
±0.3%
重复精度0.3μm / 0.7μm / 2μm / 8μm / 30μm / 60μm
光斑尺寸（max）0.6×0.7mm / 0.47×0.51mm / 1.4×1.3mm
0.5×0.5mm / 0.5×0.5mm / 1.1×1.3mm
温度特性0.01%F.S/℃
光源激光波长660nm，1mW，激光1类/2类
电气参数
电源电压15…28V DC
消耗电流≤75mA
控制输出PNP/NP可设置，开关量输出点数1路
保护电路反接保护、过流保护
模拟量输出电流/电压输出可设置；默认电流输出：4…20mA
可设置为：电压输出：0…10V
通讯接口2种通讯接口可选；RS485：自定义协议或者
以太网：Ethernet TCP/IP、Profinet、Modbus TCP
采样周期0.5ms
延时时间0.8ms
外部输入示教/同步
机械参数
连接方式M12连接器：8针 + M12连接器：4针
材质本体外壳：铝铸件，前面盖板：玻璃
重量约135g
环境条件
环境照度白炽灯3000Lux
工作温度﹣10℃...﹢50℃（注意不可结露、结冰）
存储温度﹣20℃...﹢60℃
振动10…150Hz双振幅 0.7mm三轴方向
抗冲击300m/s2 六个方向，各三次（上下，左右，前后）

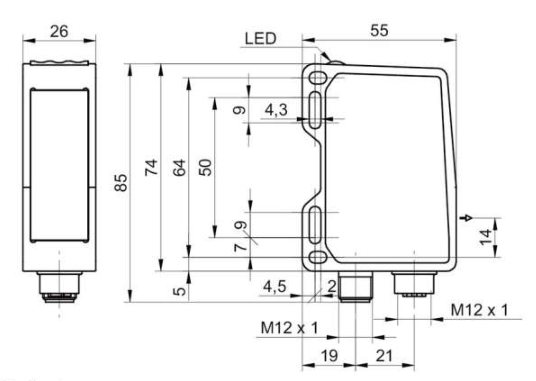

外形尺寸

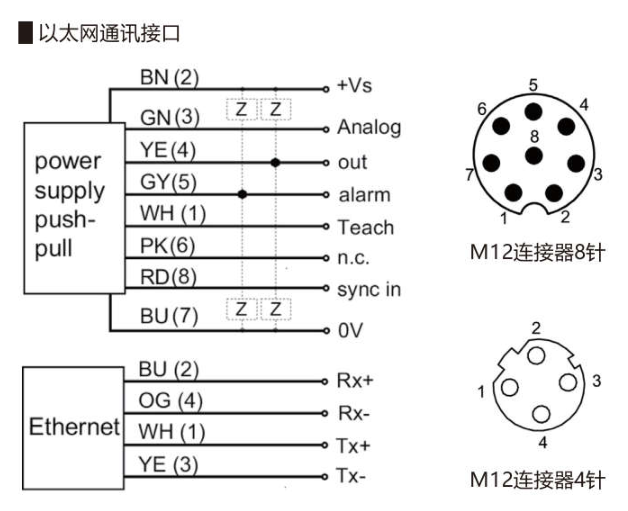

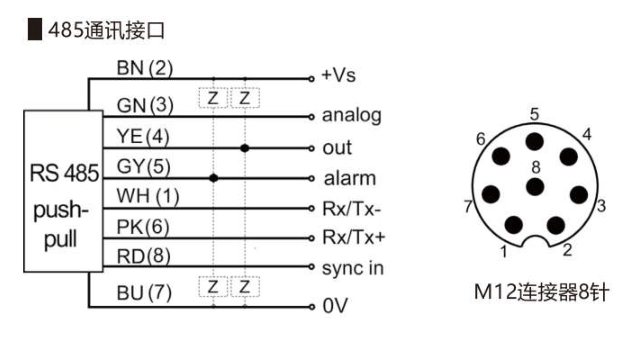

接线图
